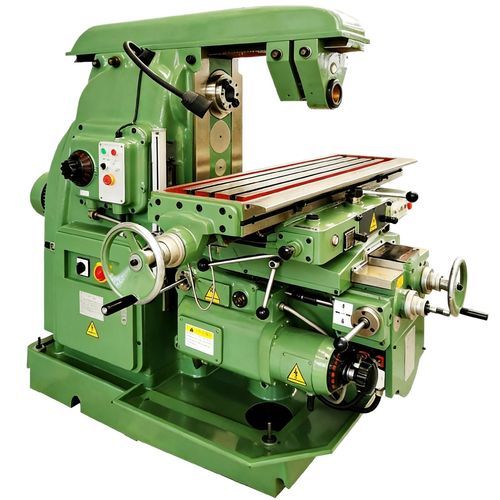

Fresadora de 3 eixos XA61 series

universalcom mesa móvel

Visão geral
Fresadora horizontal manual com mesa elevatória universal para usinagem de superfícies planas, ranhuras e engrenagens. Indicada para oficinas mecânicas e departamentos de produção. Compatível com cabeça de fresagem universal, mesa rotativa e cabeça divisor para ampliar aplicações.

Dados técnicos (parâmetros principais)

• Modelos: XA6132 e XA6140.
• Tamanho da mesa de trabalho: XA6132 = 1320×320 (1600×320 opcional); XA6140 = 1700×400 (2000×400 opcional).
• Ranhura em T da mesa (número‑largura‑espaçamento): XA6132 = 3‑18‑70; XA6140 = 3‑18‑90.
• Sobrecarga máxima da bancada: XA6132 = 500 kg; XA6140 = 800 kg.
• Potência do motor do fuso: XA6132 = 7,5 kW; XA6140 = 11 kW.
• Faixa de velocidade do fuso: 30–1500 rpm, 18 marchas.

Movimentos e avanços

• Curso da mesa X (longitudinal): XA6132 = 700/680 mm (900 opcional); XA6140 = 900/880 mm (1100 opcional).
• Curso do carro Y (lateral): XA6132 = 255/240 mm; XA6140 = 315/300 mm.
• Elevação da mesa Z (vertical): ambos os modelos = 380/360 mm.
• Velocidade de avanço de corte: X,Y = 23,5–1180 mm/min; Z = 8–394 mm/min.
• Velocidade de deslocamento rápido: X = 2300 mm/min; Y = 2300 mm/min; Z = 770 mm/min.
• Ângulo máximo de rotação da mesa: ±45°.
• Distância centro do fuso–mesa: XA6132 = 30–350 mm; XA6140 = 30–410 mm.

Dimensões & peso

• Dimensões externas (C×L×A): XA6132 = 2294×1770×1665 mm; XA6140 = 2560×2130×1800 mm.
• Peso aproximado da máquina: XA6132 = 2650 kg; XA6140 = 3850 kg.

Aplicações & acessórios

• Aplicações: usinagem de superfícies planas, ranhuras e engrenagens em oficinas mecânicas e linhas de produção.
• Acessórios opcionais: cabeça de fresagem universal, mesa rotativa, cabeça divisor para ampliar as capacidades da máquina.
