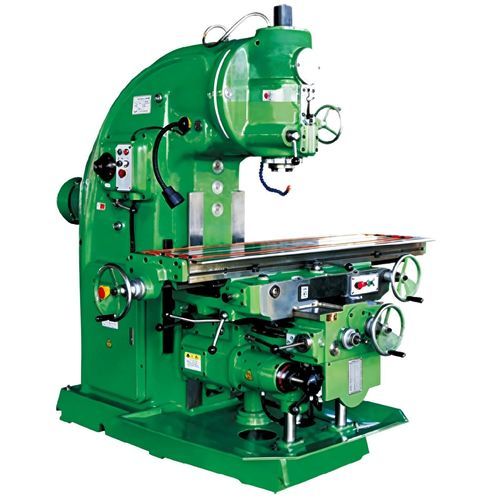

Fresadora de 3 eixos XA50 series

vertical

Visão geral
As fresadoras verticais manuais XA5032 e XA5040 são projetadas para operações gerais de usinagem de metais em oficinas industriais. Possuem fuso vertical com inclinação ajustável, alimentação manual com opção de movimento de mesa automático/semi‑automático, adequadas para furação, fresamento, aplainamento e usinagens em ângulo.

Construção
Os principais componentes — base, fuselagem, mesa de trabalho, calha intermédia, calha de elevação e caixa do fuso — são fundidos em material de alta resistência e submetidos a tratamento de envelhecimento artificial para garantir estabilidade dimensional a longo prazo e reduzir deformações sob carga. O conjunto de fuso e a mesa são concebidos para precisão e elevada capacidade de carga.

Dados técnicos

• Tamanho da mesa (mm): XA5032 — 1325×320 (1600×320); XA5040 — 1700×400 (2000×400)
• Ranhuras em T da mesa (nº/largura/espacamento mm): XA5032 — 3-18-70; XA5040 — 3-18-90
• Sobrecarga máxima da bancada: XA5032 — 500 kg; XA5040 — 800 kg
• Curso X (longitudinal) Manual/Auto (mm): XA5032 — 700/680; XA5040 — 900/880 (1100 opcional)
• Curso Y (lateral) Manual/Auto (mm): XA5032 — 255/240; XA5040 — 315/300
• Curso Z (vertical) Manual/Auto (mm): XA5032 — 370/350; XA5040 — 385/300
• Velocidade rápida (mm/min): X 2300, Y 1540, Z 770 (ambos os modelos)
• Diâmetro do fuso (mm): 29 (ambos os modelos)
• Intervalo de velocidade do fuso (rpm): 30–1500 (ambos os modelos), 18 velocidades
• Ângulo de rotação da cabeça de fresa: ±45° (ambos os modelos)
• Distância centro do fuso–mesa (mm): XA5032 — 60–430; XA5040 — 130–515
• Potência do motor do fuso (kW): XA5032 — 7.5; XA5040 — 11
• Dimensões (mm): XA5032 — 2294×1770×1904; XA5040 — 2556×2159×2298
• Peso aprox. (kg): XA5032 — 3200; XA5040 — 4250

Aplicações e opções
Adequada para fresamento geral, abertura de ranhuras, aplainamento e operações angulares em oficinas de metalomecânica. A XA5040 oferece curso X opcional alargado (1100 mm). Acessórios e configurações personalizadas (motores, controlos, ferramentas) disponíveis mediante pedido; consulte o fabricante ou distribuidor para compatibilidade e instalação.
