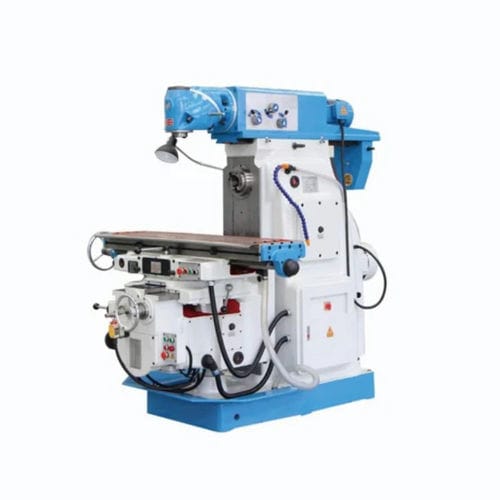

Fresadora de 3 eixos XA62 series

universalindustrialde alta rigidez

Visão geral
A série XA62 é uma fresadora universal com cabeça rotativa em duas seções. O fuso pode girar 360° nos eixos vertical e horizontal e inclui uma luva telescópica para fresamento em qualquer ângulo. A troca vertical/horizontal é feita com um clique sem trocar a cabeça, proporcionando maior rigidez que um projeto em três seções.

Principais especificações

• Série de modelos: XA62 (variantes: XA6232, XA6240)
• Cone do fuso: ISO (7:24) — XA6232: V: ISO40 / H: ISO50; XA6240: V: ISO40/ISO50 / H: ISO50
• Faixa de rotações do fuso: Vertical 35–1600 rpm; Horizontal 30–1500 rpm
• Degraus de rotação: Vertical 11 passos; Horizontal 18 passos
• Potência do motor do fuso: XA6232 = 7,5 kW; XA6240 = 11 kW
• Tamanho da mesa: XA6232 = 1320×320 mm (opção 1600×320); XA6240 = 1700×400 mm (opção 2000×400)
• Ranhuras em T da mesa: XA6232 = 3-18-70; XA6240 = 3-18-90
• Capacidade máxima de sobrecarga da bancada: XA6232 = 300 kg; XA6240 = 500 kg
• Cursos (manual / manobra): X - XA6232 700/680 mm (900 opcional), XA6240 900/880 mm (1100 opcional); Y - XA6232 255/240 mm, XA6240 315/300 mm; Z - ambos 380/360 mm
• Velocidade de avanço de corte: X/Y 23,5–1180 mm/min; Z 8–394 mm/min
• Velocidade rápida: X/Y 2300 mm/min; Z 770 mm/min
• Ângulo máximo de inclinação da mesa: ±45°; Distância centro do fuso à mesa: XA6232 30–350 mm; XA6240 30–410 mm
• Dimensões (L×P×A): XA6232 2294×1770×1665 mm; XA6240 2560×2130×1800 mm
• Peso aprox.: XA6232 ≈ 2650 kg; XA6240 ≈ 3850 kg

Aplicações

• Fresamento de peças médias e grandes
• Fresamento angular e oblíquo com luva telescópica e rotação de 360°
• Usinagem de ferramental, moldes e componentes industriais pesados
• Operações que exigem troca rápida entre fresamento vertical e horizontal

Configurações opcionais

• Mesas de maior comprimento (opções 1600×320 mm, 2000×400 mm)
• Extensões de curso X (900 mm / 1100 mm)
• Opções de fuso e acessórios para adaptação a ferramentas específicas e integração CNC
