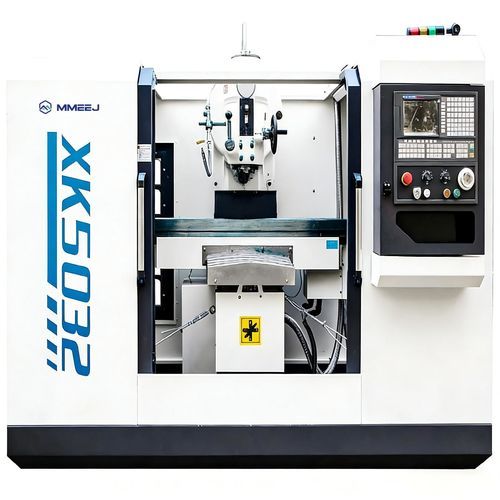

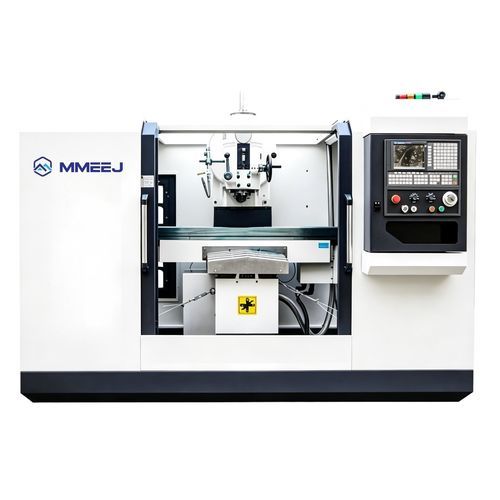

Fresadora CNC de 3 eixos XK50 seriesverticalcom mesa rotativa
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 3 eixos
- Orientação do eixo-árvore
- vertical
- Estrutura
- com mesa rotativa
- Curso X
880 mm, 900 mm
(34,65 in, 35,43 in)- Curso Y
300 mm, 310 mm
(11,81 in, 12,2 in)- Curso Z
350 mm, 365 mm
(13,78 in, 14,37 in)- Velocidade de rotação
MÍN: 30 rpm
(188 rad.min-1)MÁX: 1.500 rpm
(9.425 rad.min-1)- Potência
7,5 kW, 11 kW
(10,2 hp, 14,96 hp)- Rotação da mesa de trabalho (eixo C)
MÍN: -45 °
MÁX: 45 °
- Velocidade de avanço no eixo X
3.000 mm/min, 6.000 mm/min
(1,97 in/s, 3,94 in/s)- Velocidade de avanço no eixo Y
3.000 mm/min, 6.000 mm/min
(1,97 in/s, 3,94 in/s)- Velocidade de avanço no eixo Z
3.000 mm/min, 6.000 mm/min
(1,97 in/s, 3,94 in/s)- Precisão de posicionamento
0,025 mm, 0,05 mm
(0,00098 in, 0,00197 in)- Repetibilidade
0,015 mm, 0,025 mm
(0,00059 in, 0,00098 in)- Peso total
3.250 kg, 4.320 kg
(7.165,02 lb, 9.523,97 lb)- Comprimento total
2.272 mm, 2.556 mm
(89,4 in, 100,6 in)- Largura total
1.825 mm, 2.160 mm
(71,9 in, 85 in)- Altura total
2.094 mm, 2.400 mm
(82,4 in, 94,5 in)
Descrição
Descrição curta
Configuração opcional
Parâmetros técnicos
Principais características / especificações
- Configuração padrão: sistema Guangtai 130
- CNC de três eixos com transmissão manual do fuso
- Bomba de óleo eletrônica
- Guias lineares endurecidas nos três eixos
Configuração opcional
- Sistema de controle: GSK, KND
- Cabeçote divisor CNC
- Contraponto superior (top tailstock)
- Dispositivo de brochamento pneumático
- Carcaça protetora completa em chapa metálica
Parâmetros técnicos
- XK5032 — Tamanho da mesa: 1500×320 mm; Percurso mesa (X×Y×Z): 900×310×350 mm; Ranhura em T: 3-14-70 mm; Cone do fuso: ISO50 (7:24); Ângulo de rotação da mesa (opcional): ±45°; Distância ponta do fuso–mesa: 30–380 mm; Distância guia leito–centro do fuso: 350 mm; Faixa de velocidades do fuso: 30–1500 rpm; Avanço rápido (X/Y/Z): 6000/6000/3000 mm/min; Precisão de posicionamento: 0,025 mm/300 mm; Repetibilidade: 0,015 mm/300 mm; Potência do motor principal: 7,5 kW; Bomba de refrigeração: 0,125 kW; Dimensões externas: 2272×1825×2094 mm; Peso: 3250 kg
- XK5040 — Tamanho da mesa: 1700×400 mm; Percurso mesa (X×Y×Z): 880×300×365 mm; Ranhura em T: 3-18-90 mm; Cone do fuso: ISO50 (7:24); Ângulo de rotação da mesa (opcional): ±45°; Distância ponta do fuso–mesa: 45–410 mm; Distância guia leito–centro do fuso: 450 mm; Faixa de velocidades do fuso: 30–1500 rpm; Avanço rápido (X/Y/Z): 3000/3000/1500 mm/min; Precisão de posicionamento: 0,05 mm/300 mm; Repetibilidade: 0,025 mm/300 mm; Potência do motor principal: 11 kW; Bomba de refrigeração: 0,125 kW; Dimensões externas: 2556×2160×2400 mm; Peso: 4320 kg
Principais características / especificações
- Centro de usinagem vertical de 3 eixos projetado para usinagem de componentes pesados
- Cone de fuso ISO50 para maior rigidez e compatibilidade de ferramentas
- Disponível com sistemas de controle Guangtai, GSK ou KND
- Mesa rotativa e cabeçote divisor CNC opcionais para indexação e usinagem angular
- Carcaça em chapa e lubrificação eletrônica adequadas ao uso industrial
