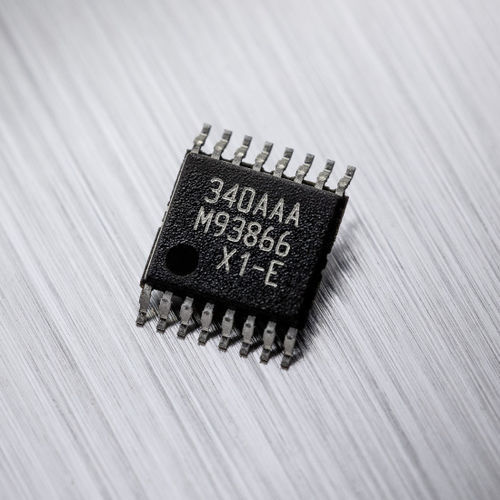

Sensor de posição angular MLX90340

rotativolinearsem contato

O MLX90340 é um CI sensor monolítico sensível à densidade de fluxo aplicada ortogonalmente e paralelamente à superfície do CI. Principais características Tecnologia Triaxis® Hall Processamento de sinal no chip para deteção robusta de posição absoluta Capacidade ASIL-A, Elemento de segurança fora de contexto (SEooC) Descrição do produto Este princípio de deteção único aplicado a um sensor de posição IC resulta numa robustez impressionante do sinal de posição ao longo das tolerâncias mecânicas (airgap, fora do eixo). A rotação deste componente horizontal é detectada ao longo de uma vasta gama (até 360º) e processada pelo processamento de sinal digital (DSP) no chip para, em última análise, comunicar a posição angular absoluta do íman de fim de eixo. Em alternativa, através da medição individual dos componentes horizontais e verticais, o MLX90340 é capaz de se dirigir a sensores de posição de curso linear (deslocamento) e também a sensores de posição rotativa absoluta com um íman de veio passante. O MLX90340 reporta uma saída analógica ratiométrica ou um sinal de modulação de largura de impulsos (PWM). Do ponto de vista da deteção e comunicação, o MLX90340 é um CI extremamente versátil para qualquer aplicação de sensor de posição remoto autónomo. A caraterística de transferência de saída é totalmente programável (por exemplo, desvio, ganho, níveis de fixação, linearidade, desvio térmico, filtragem, gama...) para corresponder a qualquer requisito específico através da calibração de fim de linha. A unidade de programação Melexis PTC-04 comunica e calibra o dispositivo exclusivamente através dos terminais do conetor (Vdd-Vss-Out). Além disso, o MLX90340 está disponível em quatro versões analógicas diferentes programadas de fábrica, compatíveis com aplicações de fim-de-eixo rotativo de 90º, 180º, 270º e 360º.
