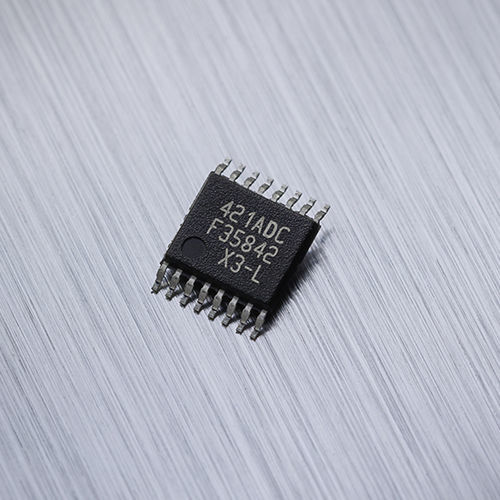

Sensor de posição rotativo MLX90421

linearsem contatomagnético

O MLX90421 é um sensor de posição magnética adequado para aplicações automóveis exigentes, mas conscientes dos custos. Suporta movimentos rotativos ou lineares do íman, com saída analógica ou PWM. Principais características Modos de saída suportados: analógico (ratiométrico) ou PWM (modulação da largura de impulsos) ISO 26262 ASIL-B SEooC (Elemento de segurança fora de contexto) Gama de medição programável Descrição do produto O MLX90421 é um sensor de posição magnética concebido para utilização em aplicações automóveis sensíveis ao custo, incluindo actuadores de grupos motopropulsores, posicionamento de pedais, indicadores de nível de combustível e sistemas de transmissão, embora também seja adequado para implementações industriais. Os dispositivos MLX9042x têm capacidades superiores em termos de segurança funcional, classificações máximas absolutas (AMR) e características de conformidade electromagnética (EMC). Também suportam temperaturas de funcionamento até 160 °C. O MLX90421 é compatível pino a pino com as gerações anteriores de ICs de sensores de posição Triaxis®. O MLX90421 é um CI de sensor de posição magnético monolítico. É composto por um front end magnético Triaxis® Hall, um condicionador de sinal analógico para digital, um DSP para processamento avançado de sinal e um controlador de estágio de saída programável. O MLX90421 é sensível aos três componentes da densidade do fluxo magnético aplicado aos CIs (ou seja, Bx, By e Bz). A programação do sensor determina os eixos que são utilizados para calcular uma rotação ou uma posição linear. Isto permite que o MLX90421, com a conceção magnética correcta, calcule a posição absoluta de qualquer íman em movimento (por exemplo, posição rotativa de 0 a 360 graus).
