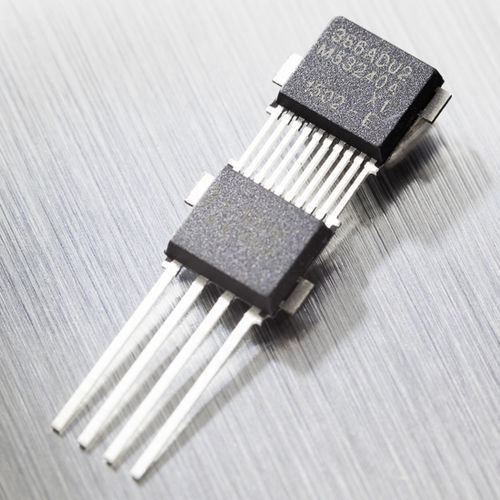

Sensor de posição linear MLX90366

angularrotativosem contato mecânico

O MLX90366 é um CI sensor monolítico sensível à densidade de fluxo aplicada ortogonalmente e paralelamente à superfície do CI. Principais características IC sensor de posição absoluta rotativa e linear Tecnologia Triaxis® Hall Design magnético simples e robusto Descrição do produto O IC Triaxis® MLX90366 baseia-se num encapsulamento de molde duplo (DMP) que integra o IC MLX90367 do sensor de posição Triaxis® juntamente com os componentes discretos de desacoplamento necessários para cumprir os rigorosos requisitos ESD e EMC para automóveis, bem como a robustez mecânica para os ambientes mais exigentes. O MLX90366 transporta todas as características e funcionalidades do MLX90367, tais como a capacidade de deteção de posição linear e rotativa, saída SAE-J2716/SENT e ASIL-B. Uma vez encapsulado, este DMP pode ser soldado diretamente a um conetor ou terminação robusta e posteriormente encapsulado ou sobremoldado. O DMP torna simplesmente redundante a placa de circuito impresso convencional, mantendo intactas todas as características e vantagens da tecnologia de deteção sem contacto Triaxis®. Saiba mais sobre a tecnologia Triaxis®. Características e vantagens Sensor de posição absoluta rotativa e linear IC Tecnologia Triaxis® Hall Design magnético simples e robusto Característica de transferência programável (multipontos - linear por partes) Saída SENT (de acordo com a norma SAE J2716-2010) resolução angular de 12 bits precisão térmica de 10 bits Diagnóstico a bordo Proteção contra sobretensão Deteção de subtensão opção de número de identificação de 48 bits Qualificação AEC-Q100 Integração fiável do módulo NoPCB Conformidade com RoHS DMP-4 Correção do desvio térmico de saída Programável com o PTC-04 e a placa filha PTC-04-DB-90316
