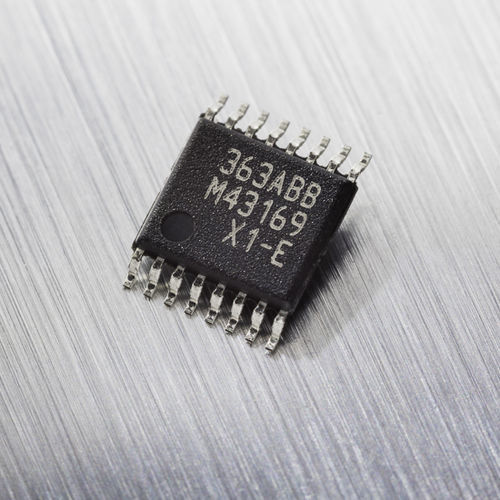

Sensor de posição linear MLX90363

angularrotativosem contato mecânico

O MLX90363 é um CI de sensor magnético monolítico com a tecnologia Triaxis® Hall. Características principais Magnetómetro Triaxis® (Bx, By, Bz) Processamento de sinal no chip para uma deteção de posição robusta Interface série de alta velocidade (compatível com SPI - full duplex) Descrição do produto O MLX90363 é a geração II½ do IC do sensor de posição Triaxis®. Graças a um IMC na sua superfície, o dispositivo monolítico detecta, sem contacto, os 3 componentes espaciais (ou seja, Bx, By e Bz) da densidade do fluxo magnético aplicado. Este princípio de deteção único, aplicado a um sensor de posição, resulta numa robustez impressionante do sinal de posição em relação às tolerâncias mecânicas (airgap, fora do eixo). A rotação deste componente horizontal é detectada numa vasta gama (até 360º) e processada pelo DSP no chip para, em última análise, comunicar a posição angular absoluta do íman de fim de eixo. Em alternativa, através da medição individual dos componentes horizontais e verticais, o MLX90363 pode ser utilizado como sensor de posição de curso linear (deslocamento), sensor de posição rotativa absoluta com um íman através do veio e também em aplicações de "joystick" 3D. Concebido para ser emparelhado com um microcontrolador (anfitrião) pronto a utilizar, o MLX90363 baseia-se na comunicação de saída SPI. O MLX90363 permite a máxima flexibilidade no desenvolvimento de aplicações. A gama de aplicações de deteção de posição é ilimitada e limitada apenas pela imaginação do projetista. as implementações em 3D, rotativas, lineares ou mesmo em modo misto podem ser efectuadas através de software incorporado no microcontrolador do cliente.
