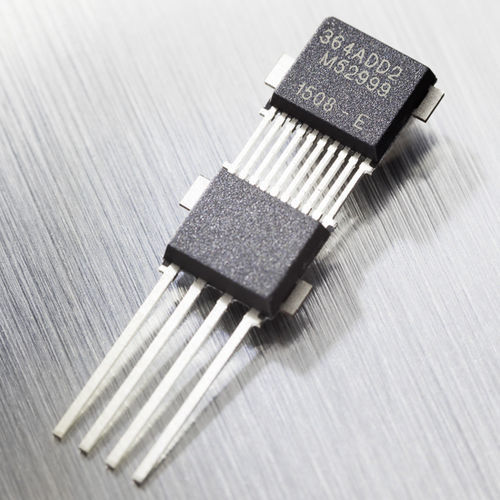

Sensor de posição linear MLX90364

angularrotativosem contato mecânico

O conjunto do sensor de posição MLX90364 Triaxis® é um sensor de posição linear e angular de elevada precisão que elimina a necessidade de inclusão de uma placa de circuito impresso nos módulos de deteção. Principais características IC de sensor de posição linear e rotativo absoluto Encapsulamento robusto de molde duplo (DMP-4) com até quatro condensadores de desacoplamento (ESD/EMC) Integração fiável do módulo NoPCB Descrição do produto O CI Triaxis® MLX90364 baseia-se num encapsulamento de molde duplo (DMP) que integra o sensor de posição Triaxis® IC MLX90365 juntamente com os componentes de desacoplamento discretos necessários para cumprir os rigorosos requisitos ESD e EMC para automóveis, bem como a robustez mecânica para os ambientes mais exigentes. O MLX90364 transporta todas as características e funcionalidades do MLX90365, tais como a capacidade de deteção de posição linear e rotativa, saída analógica e PWM, ASIL-B. Uma vez encapsulado, este DMP pode ser soldado diretamente a um conetor ou terminação robusta e posteriormente encapsulado ou sobremoldado. O DMP torna simplesmente redundante a placa de circuito impresso convencional, mantendo intactas todas as características e vantagens da tecnologia de deteção sem contacto Triaxis®. Saiba mais sobre a tecnologia Triaxis®. Características e vantagens Sensor de posição absoluta rotativa e linear IC Pacote robusto de molde duplo (DMP-4) com até quatro condensadores de desacoplamento (ESD/EMC) Integração fiável do módulo NoPCB Tecnologia Triaxis® Hall Design magnético simples e robusto Característica de transferência programável (multipontos - linear por partes) Modo de saída selecionável: analógico (ratiométrico) e modulação por largura de pulso (PWM) resolução angular de 12 bits precisão térmica de 10 bits Diagnóstico de abertura/curto-circuito Diagnóstico a bordo
