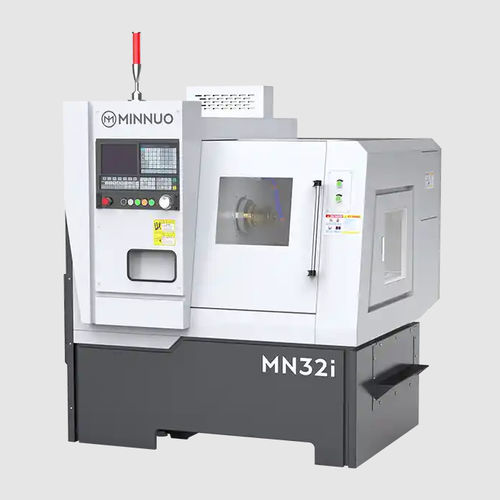

Torno CNC MN32i

horizontalde 2 eixoscom mesa plana

Visão geral O MN32i é um torno CNC de bancada plana compacto e de alta rigidez, projetado para usinagem de peças em barra e disco. Proporciona torneamento preciso com capacidade máxima de barra de Ø39 mm e diâmetro de usinagem até Ø320 mm. Com percursos X de 280 mm e Z de 330 mm, o MN32i oferece desempenho estável, maior vida útil de ferramenta e alta produtividade em espaço reduzido.

Detalhes do modelo

• Capacidade máxima de barra: 39 mm
• Diâmetro máximo de processamento (disco): 320 mm
• Percurso eixo X: 280 mm
• Percurso eixo Z: 330 mm

Principais características

• Capacidade de barra Ø39 mm: Adequado para alimentação de eixos pequenos, pinos e peças de conectores por alimentadores de barra.
• Diâmetro máximo de torneamento Ø320 mm: Permite usinar componentes de disco mais largos e flanges em configuração de bancada plana.
• Faixa de percurso: X = 280 mm / Z = 330 mm: Suporta operações compactas e eficientes para peças de pequeno a médio porte.
• Projeto de bancada plana com aperto potente: Aumenta a rigidez para aplicações alimentadas por barra ou torneamento com altas forças de corte.
• Torreta servo de alta velocidade: Permite trocas rápidas de ferramenta para operações em vários passos e tempos de ciclo reduzidos.

Configurações recomendadas

• Eixo principal: Opções de fuso de alta precisão (SKF, NSK), fuso center-out water, fuso hidráulico
• Sistema de acionamento: Motor servo, acionamento por motor linear para maior precisão e velocidade
• Automação: Trocador automático de ferramentas (ATC), carregamento/descarregamento automático, integração de braço robótico
• Torreta: Torreta elétrica, torreta servo, torreta com eixo Y acionado, suporte de ferramenta elétrico vertical
• Sistema de resfriamento: Sistema de refrigeração de alta pressão, resfriamento integrado
• Sistema CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.
• Medição e monitoramento: Detecção de quebra de ferramenta, palpador Renishaw OMP60, sensor de referência de ferramenta Renishaw TS27R
• Outras opções: Pinças/mandris hidráulicos/pneumáticos, cobertura protetora, transportador de cavacos tipo corrente, coletor de névoa de óleo

Caso de aplicação

• Cliente: Fabricante de fixadores (Europa Oriental)
• Peça: Cabeça de parafuso em aço de liga, Ø36 mm × 45 mm
• Configuração: MN32i + alimentador de barras + torreta servo de 8 ferramentas
• Resultados: Turno de produção sem supervisão de 12 horas, tolerâncias mantidas dentro de ±0,005 mm, acabamento de rosca limpo com mínimo rebarba, tempo de ciclo por peça: 28 segundos

Características / especificações técnicas

• Diâmetro máximo de giro sobre bancada: 320 mm
• Diâmetro máximo de giro sobre carro: 70 mm
• Comprimento máximo de processamento: 280 mm
• Capacidade máxima de barra: 39 mm
• Diâmetro máximo de processamento (disco): 320 mm
• Tipo de nariz do fuso: A2-5 (GB59001)
• Furo do fuso: 48 mm
• Velocidade do fuso: 50 - 4000 rpm (controle de velocidade contínuo)
• Potência do motor do fuso: 3,7 kW
• Tipo de mandril: Pinças/mandris hidráulicos
• Tamanho do mandril: 6 polegadas
• Avanço rápido eixo X: 24 m/min
• Avanço rápido eixo Z: 24 m/min
• Torque motor servo eixo X: 4 N·m
• Torque motor servo eixo Z: 4 N·m
• Percurso eixo X: 280 mm
• Percurso eixo Z: 330 mm
• Tipo de guia: trilhos
• Tipo de porta-ferramenta: espátula
• Tamanho do cabo da ferramenta: 20×20 / 025 mm
• Potência nominal total: 6 kW
• Corrente nominal total: 13 A
• Peso líquido: 1400 kg
• Dimensões da máquina (C×L×A): 1620 × 1420 × 1700 mm
