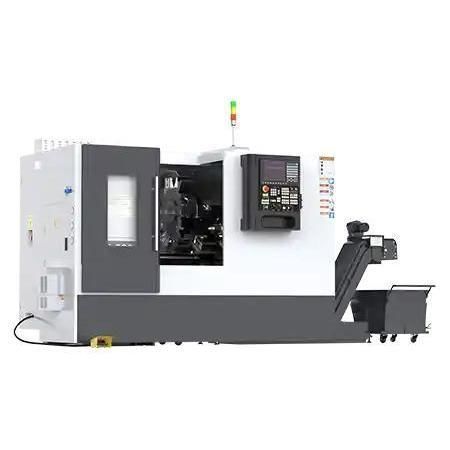

Torno CNC MN500L

horizontalde 2 eixosde barramento inclinado

Visão geral
O MN500L é um torno CNC de cama inclinada compacto, projetado para usinagem de precisão de peças em barra e disco. Suporta capacidade máxima de barra de Ø50 mm, diâmetro máximo de torneamento de Ø320 mm e deslocamentos X: 200 mm / Z: 580 mm, proporcionando produção precisa e repetível em espaço reduzido.

Detalhes do modelo

• Curso eixo X: 200 mm
• Curso eixo Z: 580 mm
• Capacidade máxima de barra: 50 mm
• Diâmetro máximo de processamento (plato): 320 mm

Principais características

• Usinagem de barras até Ø50 mm: Adequado para produção automática de eixos, buchas, parafusos, fixadores e conectores hidráulicos.
• Diâmetro de torneamento máx. Ø320 mm: Permite trabalhos de face e peças tipo disco sem troca de máquina.
• Deslocamentos compactos X = 200 mm / Z = 580 mm: Movimento preciso e resposta rápida para peças pequenas e médias.
• Estrutura de alta rigidez: Cama monobloco com nervuras para amortecimento de vibrações e estabilidade térmica.
• Pronto para automação: Compatível com alimentadores de barra, recolhedores de peças e sistemas robotizados de carregamento.

Configurações recomendadas

• Configuração do spindle: Spindle elétrico de alta velocidade, opção de spindle duplo, ferramentas acionadas em eixo Y (opcional)
• Sistema de ferramentas: Torreta servo, compensação de ferramenta
• Sistema de fixação: Mandris hidráulicos, pneumáticos, mecânicos ou magnéticos
• Alimentação e acionamento: Acionamentos lineares, parafusos de esferas, servomotores
• Refrigeração e lubrificação: Opções internas/externas e refrigeração de alta pressão
• Compatibilidade de controle: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.
• Outras opções: Braço robótico, sonda Renishaw, transportador de cavacos em corrente, coletor de névoa de óleo

Caso de aplicação

• Cliente: Fábrica europeia de conectores automotivos
• Peça: Carcaça de conector em aço Ø48 mm × 60 mm
• Configuração: MN500L com alimentador de barra, torreta de 12 estações e controle FANUC (exemplo)
• Resultados: Produção alimentada por barra totalmente automatizada; concentricidade dentro de ±0,005 mm; rugosidade superficial Ra ≤ 1,0 µm na face torneada

Especificações do produto (visão em tabela)

• Modelo: 235LANCEN
• Máx. diâmetro sobre bancada: 460 mm
• Máx. diâmetro sobre lateral: 260 mm
• Comprimento máximo da peça: 550 mm
• Capacidade máxima de barra: 50 mm
• Diâmetro máximo de processamento (plato): 320 mm
• Bocal do spindle: A2-6 (GB59001)
• Diâmetro do furo do spindle: 65 mm
• Velocidade do spindle: 4.000 r/min
• Modo de variação do spindle: controlo stepless
• Potência do motor do spindle: 15 kW
• Tipo de mandril: Mandril hidráulico (8")
• Avanço rápido eixo X: 30 m/min
• Avanço rápido eixo Z: 36 m/min
• Torque motor X/Z: 12 N·m
• Tipo de guia: Trilhos
• Tipo de torreta: Horizontal 12 estações
• Tamanho do porta-ferramenta: 25 × 25 mm
• Plaina móvel: Cabeçote hidráulico Ø65 mm, curso 80 mm, cone MT4
• Potência total nominal: 20 kW
• Peso líquido aprox.: 2600 kg
• Dimensões da máquina (C×L×A): 3700 × 1750 × 1750 mm

Especificações técnicas

• Modelo: MN500L
• Tipo de máquina: Torno CNC leito inclinado
• Capacidade de barra: Ø50 mm
• Diâmetro máx. de torneamento (plato): Ø320 mm
• Curso eixo X: 200 mm
• Curso eixo Z: 580 mm
• Velocidade máx. do spindle: 4.000 rpm
• Potência do motor do spindle: 15 kW
• Potência total nominal: 20 kW
• Mandril: Mandril hidráulico 8"
• Torreta: 12 estações horizontal
• Porta-ferramenta: 25 × 25 mm
• Plaina móvel: Hidráulica, diâmetro quill 65 mm, curso 80 mm, cone MT4
• Avanços rápidos: X 30 m/min, Z 36 m/min
• Furo do spindle: 65 mm
• Guias: Trilhos
• Peso líquido aprox.: 2600 kg
• Área ocupada (C×L×A): 3700 × 1750 × 1750 mm
