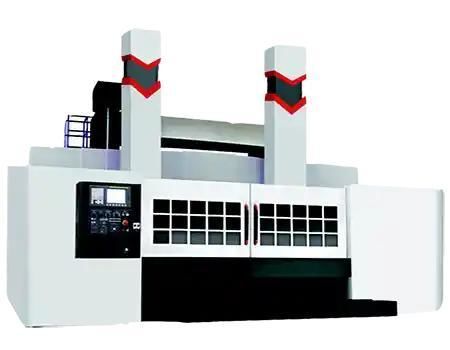

Centro de torneamento e fresamento CNC VSL

verticalde coluna duplacom robô de pórtico

Visão geral
O centro de usinagem vertical de dupla coluna torneamento-fresamento VSL CNC integra torneamento, fresamento, mandrilamento, furação, roscamento, rebarbação e retificação numa única fixação para peças grandes e complexas. Direcionado a setores como aeroespacial, automotivo, construção naval, energia e moldes, a máquina privilegia rigidez e capacidade de carga pela estrutura de dupla coluna e suporta produção contínua com fusos elétricos de precisão e controle CNC avançado.

Principais características

• Usinagem multi-processo: Torneamento, fresamento, mandrilamento, furação, roscamento, rebarbação e retificação numa única fixação para reduzir manuseio e tempos de setup.
• Rolamentos de mesa/fuso de alta precisão: Rolamentos cilíndricos de fileira dupla para suporte radial e grandes rolamentos de empuxo para orientação axial, garantindo rotação precisa e estável.
• Função de indexação do eixo C: Elimina folgas de transmissão oferecendo precisão de posicionamento do eixo C de ±0,001° para operações de alta precisão.
• Cabeçote de fresagem com fuso elétrico: Fusos de alto torque, baixo ruído, com refrigeração por água para manter estabilidade térmica durante ciclos prolongados.
• Controle CNC avançado: Siemens 840DSl (exemplo) para interpolação precisa e integração com carregador automático de ferramentas.

Configurações recomendadas

• Opções de fuso: Fuso elétrico de alta velocidade, sistema opcional de duplo fuso, torre de ferramentas acionada no eixo Y.
• Ferramentaria: Torreta servo com compensação de ferramenta e opções de carregador automático.
• Sistemas de fixação: Fixações hidráulicas, pneumáticas, mecânicas ou magnéticas.
• Transmissão e acionamento: Acionamentos lineares, fusos de esferas e servomotores.
• Refrigeração & lubrificação: Opções de sistemas de refrigeração internos, externos e de alta pressão.
• Sistemas de controle: Suporte a FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi e outras plataformas CNC de alto desempenho.
• Outras opções: Integração com robô, sondas Renishaw (OMP60 para peça, TS27R para ajuste de ferramenta), transportador de cavacos em corrente, coletor de névoa de óleo.

Caso de aplicação

• Cliente: Fabricante de equipamentos pesados — Alemanha.
• Uso: Usinagem de componentes grandes e complexos, por exemplo carcaças de turbinas e blocos de motor.
• Configuração: VSL equipada com carregador automático de ferramentas, cabeça de fresagem angular e estação hidráulica.
• Resultados: Tolerâncias apertadas alcançadas (±0,005 mm reportado em peças grandes), redução do tempo de usinagem em ~25% com capacidade multi-processo e ferramentaria automatizada, melhoria do acabamento superficial e redução do desgaste de ferramentas devido ao resfriamento otimizado e desempenho estável do fuso.
• Feedback do cliente: O centro VSL melhorou significativamente nossa capacidade de processar peças grandes e complexas, aumentando eficiência e qualidade do produto.

Desempenho & operação

• Projetado para trabalhos pesados e peças grandes com alta rigidez proporcionada pela estrutura de dupla coluna.
• Fuso elétrico com refrigeração por água para estabilidade térmica durante ciclos longos.
• Interface CNC avançada para operação intuitiva; operadores atingem proficiência com treinamento adequado.
• Opções de personalização: velocidade do fuso, potência do motor, curso de usinagem e outros parâmetros.

Especificações técnicas

• Diâmetro máximo de torneamento (detalhe do produto): Ø6300 mm.
• Diâmetro máximo de giro (detalhe do produto): Ø6300 mm.
• Altura máxima da peça (detalhe do produto): 4000 mm.
• Capacidade de usinagem (FAQ / reportado): diâmetro de processamento até 6000 mm; altura máxima da peça 2500 mm; pode manusear peças de até 30 toneladas (valores podem variar entre FAQ e detalhes do produto).
• Precisão de posicionamento do eixo C: ±0,001° (função de indexação).
• Exemplo de sistema de controle: Siemens 840DSl.
• Características do fuso: fusos elétricos de alto torque, refrigerados por água para estabilidade térmica, baixo ruído.
• Ferramentaria & fixação recomendadas: torreta servo, fixações hidráulicas/pneumáticas/mecânicas/magnéticas.
