Torno CNC MNF40
horizontalde 2 eixoscom mesa plana

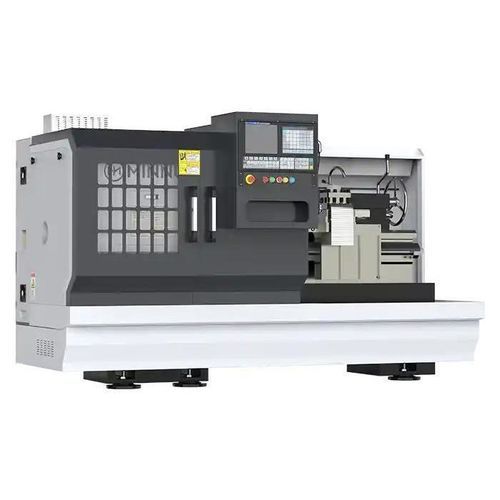

Torno CNC - MNF40 - Minnuo - horizontal / de 2 eixos / com mesa plana
Torno CNC - MNF40 - Minnuo - horizontal / de 2 eixos / com mesa plana
Torno CNC - MNF40 - Minnuo - horizontal / de 2 eixos / com mesa plana - imagem - 2
Torno CNC - MNF40 - Minnuo - horizontal / de 2 eixos / com mesa plana - imagem - 3
Torno CNC - MNF40 - Minnuo - horizontal / de 2 eixos / com mesa plana - imagem - 4
Torno CNC - MNF40 - Minnuo - horizontal / de 2 eixos / com mesa plana - imagem - 5
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Número de eixos
de 2 eixos
Estrutura
com mesa plana
Nariz do eixo-árvore
A2-8, A2-6
Número de ferramentas
4 ferramentas
Sistema de transmissão
com servoacionamento
Aplicações
para metais, para aplicações automotivas, para produção de peças pequenas, para linha de produção
Performance
de alta precisão, de elevada potência
Outras características
compacto, com eixo Y, multifuncional
Função combinada
de mandrilar, rosqueamento, de acabamento, furação
Opções e acessórios
com carga/descarga automática, com robô de pórtico, de motores lineares
Velocidade de rotação

MÁX: 2.500 rpm
(15.707,963 rad.min-1)

MÍN: 150 rpm
(942,478 rad.min-1)

Diâmetro máx. peças

240 mm
(9 in)

Comprimento máx. peças

MÁX: 750 mm
(30 in)

MÍN: 550 mm
(22 in)

Diâmetro máx. corte

400 mm
(16 in)

Comprimento máx. corte

MÁX: 620 mm
(24 in)

MÍN: 420 mm
(17 in)

Curso X

280 mm
(11 in)

Curso Z

MÁX: 750 mm
(30 in)

MÍN: 550 mm
(22 in)

Avanço rápido no eixo X

0 m/s
(0 ft/s)

Avanço rápido no eixo Z

0 m/s
(0 ft/s)

Potência nominal

MÁX: 7,5 kW
(10,2 hp)

MÍN: 5,5 kW
(7,5 hp)

Comprimento total

2.000 mm
(79 in)

Largura total

1.600 mm
(63 in)

Altura total

1.800 mm
(71 in)

Peso

MÁX: 2.200 kg
(4.850 lb)

MÍN: 1.900 kg
(4.189 lb)

Descrição

Visão geral
O torno CNC de bancada plana MNF40 é concebido para usinagem precisa e com baixo espaço ocupado de peças pequenas a médias. A bancada monobloco fundida e guias endurecidas garantem rigidez e repetibilidade para torneamento, rosqueamento, furação e mandrilamento em células de produção, oficinas de reparação e ferramentarias.

Detalhes do modelo
  • Comprimento máximo da peça: 550 mm (padrão)
  • Diâmetro máximo de usinagem (disco): 400 mm
  • Comprimento máximo de torneamento: 420 mm (padrão)
  • Potência do motor do fuso: 5,5 / 7,5 kW


Principais características
  • Projeto de bancada reforçada: Corpo fundido monobloco com guias endurecidas para estabilidade dimensional a longo prazo.
  • Pegada compacta: Projetado para peças de médio porte quando o espaço no chão é limitado.
  • Acionamento de fuso potente: Opções 5,5/7,5 kW para acabamento e cortes mais pesados; vários tipos de fuso disponíveis.
  • Capacidade multifunção: Suporta torneamento, confronto, rosqueamento, furação e mandrilamento (compatibilidade métrico/imperial).
  • Integração CNC flexível: Compatível com FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi e outros controladores.
  • Guias endurecidas e bancada monobloco aumentam precisão e reduzem vibração.


Configurações recomendadas
  • Fuso: Rolamentos de alta precisão (SKF/NSK), fuso center-out refrigerado por água ou fuso hidráulico.
  • Sistema de acionamento: Motores servo standard; opção de motor linear para maior precisão e velocidade.
  • Automação: ATC (trocador automático de ferramentas), carregamento/descarregamento automático, integração robótica.
  • Torreta: Torreta elétrica ou servo; torre com eixo Y disponível.
  • Arrefecimento: Sistemas de refrigeração de alta pressão ou integrados.
  • Controle CNC: Suporte para os principais controladores; parametrização personalizada sob pedido.
  • Medida & monitorização: Detecção de quebra de ferramenta, sonda Renishaw OMP60, aferidor Renishaw TS27R.
  • Outras opções: mandril hidráulico/pneumático, coberturas protetoras, transportador de cavacos tipo corrente, coletor de névoa de óleo.


Caso de aplicação
  • Cliente: Oficina de peças de precisão – Polónia
  • Uso: Usinagem em série de componentes de transmissão automóvel
  • Configuração: Célula com porta-ferramentas automático e transportador de cavacos (exemplo)
  • Resultados: Precisão mantida dentro de ±0,015 mm; tempo de ciclo reduzido ~20% vs processos manuais; qualidade consistente em lotes de 500+ peças
  • Feedback do cliente: “Perfeitamente adequado às necessidades do nosso chão de fábrica — compacto, fiável e eficiente.”


Especificações do produto (MNF40 - valores selecionados)
  • Diâmetro máx. sobre bancada: 400 mm
  • Diâmetro máx. sobre carro: 240 mm
  • Diâmetro máximo de torneamento (disco): 400 mm
  • Comprimento máx. da peça: 550 / 750 mm (opções)
  • Comprimento máximo de torneamento: 420 / 620 mm (variantes)
  • Nariz do fuso: A2-6 / A2-8
  • Diâmetro do furo do fuso: 48 / 82 mm
  • Velocidade do fuso: 150–2500 / 150–1800 r/min (opções)
  • Tipo de fuso: velocidade ajustável continuamente
  • Potência do motor do fuso: 5,5 / 7,5 kW
  • Tipo/tamanho de mandril: mandris manuais, 200 / 250 mm
  • Avanço rápido eixo X: 6 m/min; eixo Z: 8 m/min
  • Curso eixo X: 280 mm; eixo Z: 550 / 750 mm
  • Tipo de guias: guias endurecidas (hardtrack)
  • Capacidade do porta-ferramentas: 4 ferramentas; suporte 20×20 mm
  • Rebaixo/contra-ponta: cone MT4; diâmetro 60 mm; curso 100 mm
  • Peso líquido: ~1900–2200 kg (consoante configuração)
  • Dimensões da máquina (C×L×A): 2000/2200 × 1600 × 1800 mm


Especificações técnicas
  • Modelo: MNF40
  • Tipo: Torno CNC de bancada plana para peças de médio porte
  • Potência do fuso: 5,5 / 7,5 kW
  • Gama de velocidades do fuso: até 2500 r/min (dependente do modelo)
  • Avanço rápido: X 6 m/min, Z 8 m/min
  • Capacidade do porta-ferramentas: 4 ferramentas; secção 20×20 mm
  • Contra-ponta: MT4; diâmetro 60 mm; curso 100 mm
  • Guias: guias endurecidas (hardtrack)
  • Peso & área ocupada: ~1900–2200 kg; 2000/2200 × 1600 × 1800 mm
