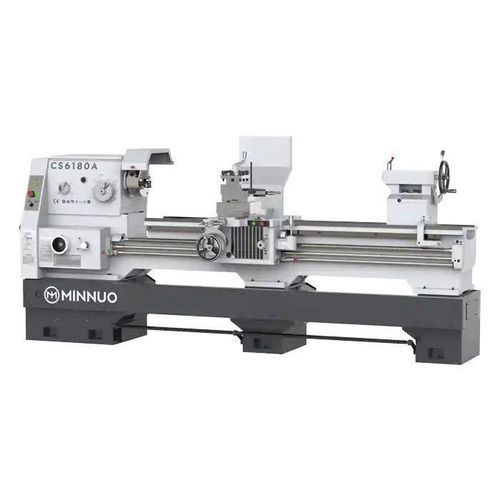

Torno convencional C series

horizontalcom mesa planacom transmissão por correia

Visão geral O C6132/C6160 é um torno manual versátil adequado para o torneamento de veios, flanges e peças cilíndricas. Trabalha com diâmetros de peças de 320 mm a 600 mm, oferece um desempenho fiável e controlos mecânicos fáceis de utilizar para maquinação geral, reparação em oficinas e fabrico ligeiro. Caraterísticas principais

• Faixa de tamanho flexível: C6132 torneamento máximo de Ø320 mm; C6160 torneamento máximo de Ø600 mm.
• Grande Swing over Saddle: até Ø800 mm - ideal para peças curtas, de grande diâmetro e contornos complexos.
• Furo do fuso de 52 mm: suporta veios ocos de diâmetro moderado e materiais em barra.
• Layout mecânico fácil de usar: controles manuais tradicionais e alimentação da caixa de engrenagens para baixa curva de aprendizado e alta usabilidade.
• Camada robusta e guias: precisão duradoura e resistência à vibração durante cortes mais difíceis.

Configurações recomendadas

• Fuso: Opções de fuso de alta precisão (por exemplo, SKF, NSK).
• Mandril: mandril de três mandíbulas com dispositivo de proteção do mandril; mandril manual independente de quatro mandíbulas opcional.
• Sistema de acionamento: opções de acionamento por correia ou motor.
• Torre: torre única com coluna de ferramenta quadrada.
• Sistema de arrefecimento: sistema de arrefecimento convencional ou incorporado.
• Suporte: suporte estável, siga o descanso disponível.
• Outras opções: descanso central, design de capa protetora, cabeçote móvel manual, luz de trabalho.

Caso de aplicação

• Cliente: Centro de reparação de equipamentos (Europa de Leste).
• Máquina do caso de estudo: C6160 com mandril de 3 mandíbulas e descanso estável.
• Caso de uso: reparo de eixo, mandrilamento de manga, rosqueamento de extremidade de tubo.
• Notas de desempenho: concentricidade alcançada dentro de ± 0,03 mm; operação fácil com treinamento mínimo; durável sob operação contínua de dois turnos; a caixa de engrenagens muda de rosca suave e consistente.

Especificações do produto (resumo) Parâmetros | C6132 / C6232 | C6136 | C6140 | C6160 Capacidade de maquinagem - Diâmetro máximo da peça na base | 320 mm | 360 mm | 400 mm | 600 mm Diâmetro máximo de rotação da placa de arrasto | 200 mm | 200 mm | 230 mm | 440 mm Diâmetro máximo de rotação na sela | 590 mm | 590 mm | 630 mm | 800 mm Distância entre centros (comprimentos disponíveis) | 750 / 1000 / 1500 / 2000 mm (varia consoante o modelo) | 750 / 1000 mm | 750 / 1000 mm | 750 / 1000 mm | 750 / 1000 / 1500 / 2000 mm Diâmetro do furo do fuso | 52 mm | 52 mm | 52 mm | 52 mm | 52 mm Tamanho da extremidade do fuso | SO-C6 | SO-C6 | SO-C6 | ISO-C6 Furo do cone do fuso | MT6 | MT6 | MT6 | MT6 | MT6 Gama de rotações do fuso (etapas) | 36-1600 rpm (9 etapas) | 36-1600 rpm (9 etapas) | 36-1600 rpm (9 etapas) | 36-1600 rpm (12 etapas) Alimentação - Gama de roscas métricas | 0,5-14 mm (18 tipos) | 0,5-14 mm (18 tipos) | 0,5-14 mm (18 tipos) | 0,5-14 mm (18 tipos) | 0,5-14 mm (18 tipos) Alimentação - Gama de roscas em polegadas | 2-40 / polegada (28 tipos) | 2-40 / polegada (28 tipos) | 2-40 / polegada (28 tipos) | 2-40 / polegada (28 tipos) Avanço - Gama de roscas modulares | 0,25-3,5 mπ (17 tipos) | 0,25-3,5 mπ (17 tipos) | 0,25-3,5 mπ (17 tipos) | 0,25-3,5 mπ (17 tipos) | 0,25-3,5 mπ (17 tipos) Curso do suporte da ferramenta pequena | 150 mm | 150 mm | 150 mm | 150 mm Curso do carro transversal | 180 mm | 180 mm | 180 mm | 180 mm Secção transversal do porta-ferramentas | 20 × 20 mm² | 20 × 20 mm² | 20 × 20 mm² | 22 × 22 mm² Diâmetro da manga do cabeçote móvel | 75 mm (todos os modelos) Cone da manga do cabeçote móvel | MT5 (todos os modelos) Curso da manga do cabeçote móvel | 160 mm (todos os modelos) Potência do motor principal | 4 kW (C6132), 4/5,5 kW (C6136), 4 kW (C6140), 7,5 kW (C6160) Dimensões totais da máquina (exemplos por distância entre centros) | Para 750 mm: 2100 × 1150 × 1550 mm (típico); para 1000 mm: 2350 × 1150 × 1550 mm / 2350 × 1150 × 1750 mm (dependente do modelo); para 1500 mm e 2000 mm, os comprimentos maiores aumentam em conformidade. Peso (aprox.) | C6132: 1300-1800 kg; C6136: 1500-1600 kg; C6140: 1500-1600 kg; C6160: 1800-2300 kg Caraterísticas / Especificações técnicas

• Faixa de capacidade da peça de trabalho: Ø320-Ø600 mm consoante o modelo.
• Faixa de oscilação do cavalete: Ø590-Ø800 mm, dependendo do modelo.
• Furo do fuso: 52 mm.
• Conexão do fuso: MT6; extremidade do fuso: SO-C6 / ISO-C6, dependendo do modelo.
• Gama de velocidades: até 1600 rpm (caixa de velocidades escalonada; o número de passos depende do modelo).
• Capacidade de rosca: gamas métricas, em polegadas e modulares incluídas (vários tipos selecionáveis).
• Posto de ferramentas: posto de ferramentas quadrado, secção transversal típica 20×20 mm² (22×22 mm² no modelo maior).
• Posto de cauda: Cone MT5, diâmetro da manga de 75 mm, curso de 160 mm.
• Opções de motor principal: de 4 kW a 7,5 kW, dependendo do modelo.
• As pegadas e pesos típicos da máquina variam de acordo com a distância do centro e o modelo (consulte a tabela de especificações acima).
