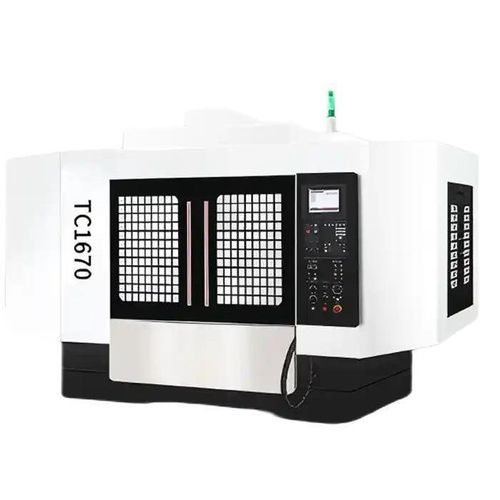

Furadeira-rosqueadeira CNC TC-1675

de bancadade 3 eixospara placas

Visão geral do produto
O TC-1675 é um centro CNC de furação e roscagem de grande formato e alta velocidade, concebido para usinagem precisa de grandes placas, painéis e componentes com múltiplos furos. Otimizado para roscagem em massa, furação multiface e microfuração de ligas de alumínio e materiais não ferrosos, fornece alta produtividade com furos sem rebarbas e roscagem em alta velocidade.

Principais dados

• Tamanho da mesa (banco): 1700×650 mm
• Curso triaxial (X / Y / Z): 1800 / 750 / 400 mm (nota: a tabela de especificações na página lista 1600/750/400 mm em uma linha)
• Capacidade máxima de carga: 500 kg
• Velocidade do fuso: 20,000 rpm

Características principais

• Área de trabalho extra-grande: banco 1700×650 mm acomoda painéis longos, placas e bases de moldes sem reposicionamento.
• Curso X estendido (opção 1800 mm): suporta processamento de peças em comprimento total numa única passagem para reduzir custo de fixação e tempo de usinagem.
• Fuso de alta velocidade (20,000 rpm): garante roscagem limpa e microfuração sem rebarbas em ligas de alumínio e magnésio.
• Troca rápida de ferramentas e posicionamento preciso: melhora o tempo de ciclo para operações de furação múltipla e corte de rosca.
• Capacidade de carga elevada (500 kg): adequado para placas grossas e grandes dispositivos de fixação de molde.

Configurações recomendadas

• ATC servo de alta velocidade (trocador automático de ferramentas) — reduz o tempo de ciclo para operações multi-ferramenta.
• Sistema de recolha de névoa — melhora o ambiente do operador e a evacuação de cavacos.
• Refrigeração através do fuso — essencial para roscagem em furos profundos e aplicações com brocas longas.
• Trocador automático de paletes (APC) — aumenta a produtividade na produção por lotes.
• Sistema de posicionamento CCD — para verificação de dispositivos e correção automática da orientação da peça.

Caso de aplicação

• Cliente: fornecedor de caixas de alumínio para 5G (China).
• Peça: caixas de alumínio de parede fina com aproximadamente 70 orifícios roscados.
• Configuração: TC-1675 com ATC servo de 20 ferramentas e refrigeração através do fuso.
• Resultados: desvio de passo de rosca < ±0,01 mm; tempo de ciclo < 80 s por caixa; desvio de circularidade do furo < 5 μm; nenhum defeito de rosca reportado em ciclos de roscagem de alta velocidade.

Especificações do produto (extraídas da tabela)

• Curso triaxial (X/Y/Z): 1600/750/400 mm (ver nota sobre 1800/750/400)
• Distância do nariz principal até o topo de trabalho: 150–550 mm
• Tamanho do banco (C×L): 1700×650 mm
• Capacidade máxima de carga: 500 kg
• Ranhura em T (nº × largura × espaçamento): 5×14×130
• Diâmetro do fuso / cone: φ100 mm / BT30
• Velocidade do fuso: 20,000 rpm
• Potência do motor do fuso: 3,7 / 5,5 kW
• Velocidade rápida (X/Y/Z): 30 / 36 / 48 m/min
• Velocidade de corte/avanço: 10 / 10 / 10 m/min
• Magazine de ferramentas: 21 bolsos; Ø máx ferramenta φ60 mm / comprimento 200 mm / peso 3 kg
• Tempo de troca de ferramenta: 1,3 s (ferramenta-ferramenta)
• Precisão de posicionamento: 0,012 mm; repetibilidade: 0,008 mm
• Guias lineares (X/Y/Z): 35 / 35 / 45 mm
• Fusos de esferas (X/Y/Z): 40 / 32 / 36 mm
• Torque motor servo (X/Y/Z): 13,7 / 13,7 / 22,5 N·m
• Fornecimento de ar: 280 L/min, 6–8 bar
• Capacidade elétrica total: 15 KVA
• Dimensões totais (X×Y×Z): 4000 × 3400 × 3100 mm
• Peso da máquina (aprox.): 6200 kg

Especificações técnicas

• Modelo: TC-1675
• Marca: MINNUO
• Tamanho do banco: 1700×650 mm
• Cursos (X/Y/Z): 1800 / 750 / 400 mm (detalhes do modelo) — linha da tabela mostra 1600/750/400 mm
• Carga máxima: 500 kg
• Velocidade do fuso: 20,000 rpm
• Cone do fuso: BT30; furo do fuso: φ100 mm
• Potência do fuso: 3,7 kW ou 5,5 kW
• Magazine de ferramentas: 21 bolsos; Ø máx φ60 mm / 200 mm / 3 kg
• Velocidade rápida (X/Y/Z): 30 / 36 / 48 m/min
• Precisão de posicionamento: 0,012 mm; repetibilidade: 0,008 mm
• Fusos de esferas: 40 / 32 / 36 mm
• Guias: 35 / 35 / 45 mm
• Requisito elétrico total: 15 KVA
• Peso aproximado: 6200 kg
