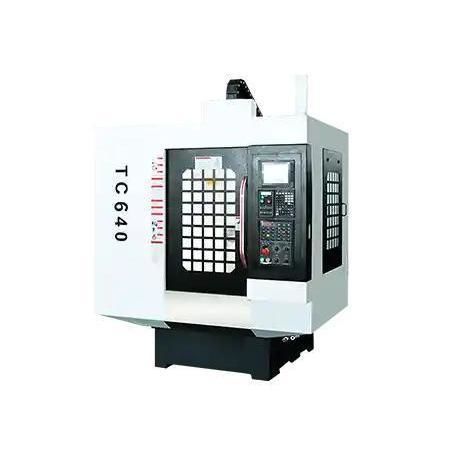

Furadeira-rosqueadeira CNC TC-640

verticalde 3 eixospara placas

Visão geral
O TC-640 é um centro vertical CNC de furação e roscagem projetado para usinagem de múltiplos furos em alta velocidade e com precisão, destinado a peças de comprimento médio e conjuntos de fixação multi-peça. Conta com fuso BT30 a 20.000 rpm, curso X de 600 mm e mesa com capacidade de 300 kg para operações com utillagens intensas.

Principais características

• Fuso 20.000 rpm com interface BT30 para furação sem rebarbas e ciclos de roscagem rápidos.
• Curso X de 600 mm para acomodar peças mais longas ou fixação múltipla.
• Mesa com capacidade de 300 kg adequada para utillagens de média intensidade e configurações densas.
• Cursos Y/Z compactos (400 / 300 mm) para peças com detalhes próximos.
• ATC opcional de 16–20 posições para trocas rápidas de ferramenta em trabalhos multiprocessos.

Configurações recomendadas

• Sistema oil-mist ou MQL para aumentar a vida útil das ferramentas e evacuação de cavacos durante roscagem em alta velocidade.
• Placa de fixação com múltiplos grampos para furação em lote ou peças espelhadas.
• Sistema de sonda CNC opcional para alinhamento automático da peça e ajuste de offset de ferramenta.
• Opção de refrigeração em alta pressão para melhorar o acabamento superficial e prolongar a vida útil das ferramentas.

Caso de aplicação

• Cliente: fabricante europeu de dispositivos inteligentes.
• Uso: furação e roscagem de carcaças de alumínio para routers.
• Configuração: TC-640 com ATC de 16 ferramentas e placa de fixação para 2 peças.
• Resultado: 48 ciclos furo/rosca completados em menos de 30 segundos com precisão dentro de ±0,007 mm.

Detalhes do produto

• Tamanho da bancada (comprimento × largura): 700×400 mm
• Cursos triaxiais (X / Y / Z): 600 / 400 / 300 mm
• Capacidade máxima de carga: 300 kg
• Velocidade do fuso principal: 20.000 rpm

Especificações do produto (visão em tabela)
Alcance de trabalho - Curso triaxial (X/Y/Z) (mm) : 600/400/300
Alcance de trabalho - Distância da ponta do fuso ao topo de trabalho (mm) : 150~450
Bancada - Tamanho da bancada (comprimento e largura) (mm) : 700×400
Bancada - Capacidade máxima de carga (kg) : 300
Bancada - Ranhura em T (número, largura, espaçamento) : 3×14×120
Fuso - Diâmetro/cone (mm) : φ100/BT30
Fuso - Velocidade principal (rpm) : 20000
Fuso - Potência do motor do fuso (kW) : 3.7/5.5
Velocidade - Velocidade rápida (eixos X/Y/Z) (m/min) : 48/48/48
Velocidade - Velocidade de avanço de corte (m/min) : 10/10/10
Magazine de ferramentas - Número de ferramentas : 21
Magazine de ferramentas - Diâmetro/comprimento/peso máx da ferramenta : φ60 mm / 200 mm / 3 kg
Magazine de ferramentas - Diâmetro máximo (completo/adjacente) (mm) : 60 / 80
Magazine de ferramentas - Tempo de troca de ferramenta (s) : 1.3
Precisão da máquina - Precisão de posicionamento (X/Y/Z) (mm) : 0.008
Precisão da máquina - Precisão de reposicionamento (X/Y/Z) (mm) : 0.005
Outro - Especificação de guia linear (X/Y/Z) (mm) : 30/30/35
Outro - Especificação de parafuso de esferas (X/Y/Z) (mm) : 32/32/32
Outro - Especificação do servo motor (X/Y/Z) (N.m) : 9/9/22.5
Outro - Fonte de ar / pressão : 280 L/min, 6~8 bar
Outro - Capacidade elétrica total da máquina (KVA) : 15
Outro - Dimensões externas da máquina (XYZ) (mm) : 1880×2600×2700
Outro - Peso da máquina (aprox.) (kg) : 3300

Especificações técnicas

• Modelo: TC-640
• Cônica / interface do fuso: BT30
• Velocidade do fuso: até 20.000 rpm
• Potência do motor do fuso: 3.7 kW (padrão) / 5.5 kW (opção)
• Cursos X/Y/Z: 600 / 400 / 300 mm
• Tamanho da bancada: 700×400 mm
• Carga máxima da mesa: 300 kg
• Capacidade ATC: até 16–20 ferramentas (opcional)
• Posições do magazine de ferramentas: 21
• Máx diâmetro/comprimento/peso da ferramenta: φ60 mm / 200 mm / 3 kg
• Rapids (X/Y/Z): 48 m/min
• Avanço de corte (X/Y/Z): 10 m/min
• Precisão de posicionamento: 0.008 mm; repetibilidade: 0.005 mm
• Guia (X/Y/Z): 30/30/35 mm
• Parafuso de esferas (X/Y/Z): 32/32/32 mm
• Torque do servo (X/Y/Z): 9 / 9 / 22.5 N·m
• Requisito de ar: 280 L/min a 6–8 bar
• Capacidade elétrica: 15 KVA
• Peso aproximado da máquina: 3300 kg
