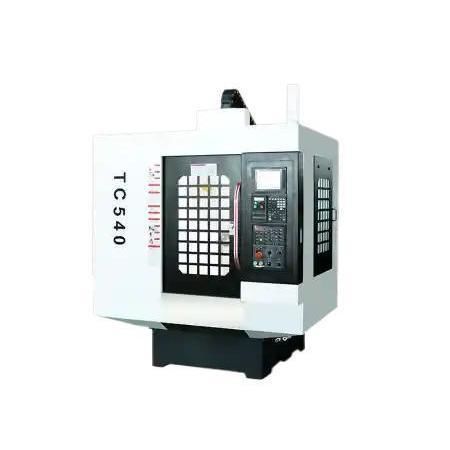

Furadeira-rosqueadeira CNC TC-540

de 3 eixospara placa metálicade alta velocidade

Visão geral
O TC-540 é um centro de usinagem CNC compacto para furação e rosqueamento, concebido para produção de peças de pequeno formato a alta velocidade. Equipado com fuso BT30 de 20.000 RPM, cursos compactos X/Y/Z (500/400/300 mm) e mesa de carga de 300 kg, combina alta rotação e controlo de eixos preciso para padrões de furos densos e componentes com detalhes finos.

Principais características

• Fuso BT30 20.000 RPM: furação rápida e rosqueamento consistente em alumínio e plásticos.
• Cursos compactos (X/Y/Z = 500 / 400 / 300 mm): otimizados para componentes de pequeno formato.
• Mesa com capacidade 300 kg: suporta dispositivos multi-peça e carregamento em lote.
• Base fundida leve e aceleração rápida: reduz tempos não produtivos e melhora a eficiência do ciclo.
• Compatibilidade de controladores CNC: FANUC, Mitsubishi, Siemens ou sistemas locais.

Configurações recomendadas

• Trocador automático de ferramentas (ATC) para processos multi-ferramenta.
• Sistema de névoa de óleo para aumentar a vida útil das ferramentas e melhorar o acabamento do rosqueamento.
• Sonda de peça para reduzir o tempo de setup e melhorar a precisão de alinhamento.
• Almofadas antivibração para maior estabilidade em ambientes de produção.
• Fixações multi-estação permitindo processamento por lotes de 8–12 peças.

Caso de aplicação

• Cliente: fabricante de acessórios móveis (Vietname).
• Uso: furação e rosqueamento de gavetas SIM e estruturas em alumínio.
• Configuração: TC-540 com ATC e fixação de duplo aperto.
• Resultados: tempo médio de ciclo 22 s por peça; precisão dos furos ±0,008 mm; rendimento de rosqueamento 100%.

Especificações do produto (tabela)

• Curso triaxial (X/Y/Z): 500 / 400 / 300 mm
• Distância eixo do fuso → superfície guia da coluna: 466 mm
• Distância nariz do fuso → topo de trabalho: 150 ~ 450 mm
• Tamanho da bancada (C × L): 650 × 400 mm
• Capacidade máxima de carga: 300 kg
• Ranhuras em T (nº × largura × espaçamento): 3 × 14 × 121 mm
• Velocidade do fuso: 20.000 RPM
• Conicidade do fuso: BT30
• Potência do motor do fuso: 3,7 kW (std) / 5,5 kW (opt)
• Velocidade rápida (X/Y/Z): 48 / 48 / 48 m/min
• Avanço de corte (X/Y/Z): 10 / 10 / 10 m/min
• Capacidade do magazine de ferramentas: 21 ferramentas
• Diâmetro/ comprimento/ peso máx. da ferramenta: φ60 mm / 200 mm / 3 kg
• Diâmetro máximo (cheio/adjacente): 60 / 80 mm
• Precisão de posicionamento (X/Y/Z): 0,008 mm
• Repetibilidade (X/Y/Z): 0,005 mm
• Ar comprimido: 280 L/min a 6–8 bar
• Capacidade elétrica total: 15 KVA
• Volume do tanque de refrigeração: 160 L
• Dimensões da máquina (C × L × A): 1880 × 2600 × 2700 mm
• Peso da máquina (aprox.): 3200 kg

Características / especificações técnicas

• Modelo / Série: TC-540
• Tamanho da bancada: 650 × 400 mm
• Cursos X / Y / Z: 500 / 400 / 300 mm
• Capacidade máxima: 300 kg
• Velocidade do fuso: 20.000 RPM
• Conicidade: BT30
• Potência do fuso: 3,7 kW (std) / 5,5 kW (opt)
• Velocidade rápida: 48 m/min (X/Y/Z)
• Avanço de corte: 10 m/min (X/Y/Z)
• Magazine de ferramentas: 21 posições
• Tamanho máx. da ferramenta: φ60 mm / 200 mm / 3 kg
• Precisão de posicionamento: 0,008 mm; Repetibilidade: 0,005 mm
• Ranhuras em T: 3 × 14 × 121 mm
• Ar: 280 L/min @ 6–8 bar
• Potência total: 15 KVA
• Capacidade do fluido de corte: 160 L
• Dimensões da máquina: 1880 × 2600 × 2700 mm
• Peso da máquina: aprox. 3200 kg
