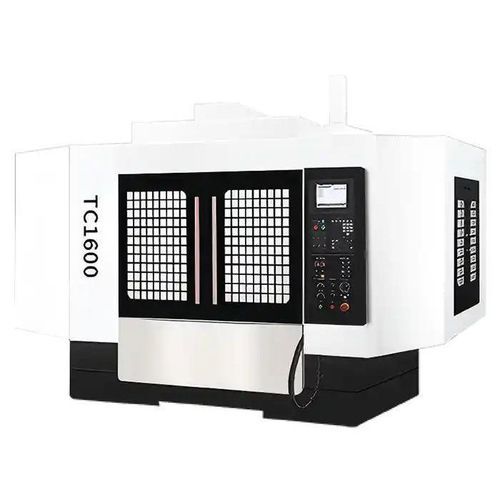

Furadeira-rosqueadeira CNC TC-1600

verticalde 3 eixospara circuitos impressos

Visão geral do produto
A série TC-1600 é um centro vertical CNC de perfuração e roscagem de alta velocidade projetado para usinagem de ciclo rápido de peças pequenas a médias. Com um fuso de 20.000 rpm, curso X de 1600 mm e capacidade de carga de 450 kg, esta máquina destina-se a perfuração múltipla, roscagem cega e contorno de bolsos em alumínio, cobre e plásticos de engenharia.

Detalhes principais do produto

• Tamanho da bancada (comprimento × largura): 1700×400 mm
• Curso triaxial (X / Y / Z): 1600 / 500 / 300 mm
• Capacidade máxima de carga (mesa): 450 kg
• Velocidade do fuso principal: 20.000 rpm
• Morse do fuso: BT30 / BT40
• Potência do motor do fuso: 5,5 / 7,5 kW
• Magazine de ferramentas: 21 bolsos (Ø máx ferramenta φ60 mm / comprimento 200 mm / peso 3 kg)
• Velocidade de deslocamento rápido (X/Y/Z): 30 / 48 / 48 m/min
• Velocidade de avanço de corte (X/Y/Z): 10 / 10 / 10 m/min
• Dimensões totais da máquina (XYZ): 3850 × 2620 × 2370 mm
• Peso da máquina (aprox.): 4100 kg
• Volume do tanque de água: 160 L
• Capacidade elétrica total: 15 KVA

Características principais

• Fuso de alta velocidade 20.000 RPM: Permite perfuração e roscagem muito rápidas com redução do tempo de ciclo e arestas sem rebarbas.
• Curso X estendido: 1600 mm para peças longas ou fixações multiestação.
• Cursos Y/Z compactos: 500 / 300 mm adequados para componentes planos ou de baixo perfil com padrões de furos complexos.
• Mesa com capacidade de 450 kg: Suporte estável para várias peças ou perfis de alumínio pesados.
• Movimento dos eixos controlado por servo: Controle preciso de avanço para engajamento fino da ferramenta e posicionamento exato.

Configurações recomendadas

• Trocador automático de ferramentas (ATC) para reduzir tempos fora de corte e melhorar a produtividade multi-ferramenta.
• Sistema de duplo pallet para produção contínua (carregamento de peças durante a usinagem).
• Sistema de névoa de óleo ou refrigerante à base de água para prolongar a vida útil das ferramentas e garantir estabilidade térmica durante roscagem em alta velocidade.
• Preajustador de ferramentas / sonda Renishaw para medição automatizada do comprimento da ferramenta e alinhamento da peça.
• Suportes antivibração para melhorar a precisão e a durabilidade da máquina durante operação contínua em alta velocidade.

Caso de aplicação

• Cliente: Fabricante de eletrônica de precisão (Coreia do Sul).
• Uso: Perfuração e roscagem em alta velocidade de estruturas de alumínio para produtos 3C.
• Exemplo de configuração: TC-1600 com ATC, duplo pallet e sistema de névoa de refrigeração.
• Resultados relatados: Redução média do tempo de ciclo ~35%, circularidade dos furos dentro de ±0,01 mm, roscas perfeitamente formadas, desempenho estável em alta velocidade sem superaquecimento ou vibração.

Tabela de especificações do produto (parâmetros selecionados)
Alcance de trabalho — Curso triaxial (X/Y/Z) — Unidade: mm — 1600/500/300
Distância do centro da linha do fuso à superfície do guia da coluna — Unidade: mm — 516
Distância do nariz principal à superfície de trabalho — Unidade: mm — 150~450
Bancada de trabalho — Tamanho da bancada (comprimento e largura) — Unidade: mm — 1700×400
Capacidade máxima de carga — Unidade: kg — 450
Ranhura em T (nº de ranhuras, largura/espacamento) — — 3×14×121
Eixo principal — Velocidade do eixo principal — Unidade: rpm — 20000
Furo do cone do fuso — — BT30/BT40
Potência do motor do fuso — Unidade: kW — 5,5/7,5
Velocidade — Velocidade de deslocamento rápido (eixos X/Y/Z) — Unidade: m/min — 30/48/48
Velocidade — Velocidade de avanço de corte — Unidade: m/min — 10/10/10
Magazine de ferramentas — Número de ferramentas — — 21
Diâmetro/comp./peso máximo da ferramenta — — φ60mm/200mm/3kg
Diâmetro máximo (total/adjacente) — Unidade: mm — 60/80
Precisão da máquina — Precisão de posicionamento (X/Y/Z) — Unidade: mm — 0.008
Precisão da máquina — Repetibilidade de posicionamento (X/Y/Z) — Unidade: mm — 0.005
Fonte de ar/pressão — — 280L/min 6~8bar
Capacidade elétrica total da máquina — Unidade: KVA — 15
Volume do tanque de água — Unidade: L — 160
Dimensões da máquina (XYZ) — Unidade: mm — 3850×2620×2370
Peso da máquina (aprox.) — Unidade: kg — 4100

Especificações técnicas

• Modelo / Série: TC-1600 Series
• Velocidade do fuso: 20.000 rpm
• Cone do fuso: BT30 / BT40
• Opções de potência do motor do fuso: 5,5 kW ou 7,5 kW
• Cursos X/Y/Z: 1600 / 500 / 300 mm
• Tamanho da bancada: 1700 × 400 mm
• Carga máxima da mesa: 450 kg
• Magazine de ferramentas: 21 bolsos (Ø máx ferramenta φ60 mm, comprimento 200 mm, peso 3 kg)
• Deslocamento rápido: X/Y/Z = 30 / 48 / 48 m/min
• Avanço de corte: X/Y/Z = 10 / 10 / 10 m/min
• Precisão de posicionamento: 0,008 mm; repetibilidade: 0,005 mm
• Dimensões máquina (C×L×A): 3850 × 2620 × 2370 mm
• Peso aprox.: 4100 kg
• Tanque de água: 160 L; Capacidade elétrica: 15 KVA; Ar: 280 L/min a 6–8 bar
