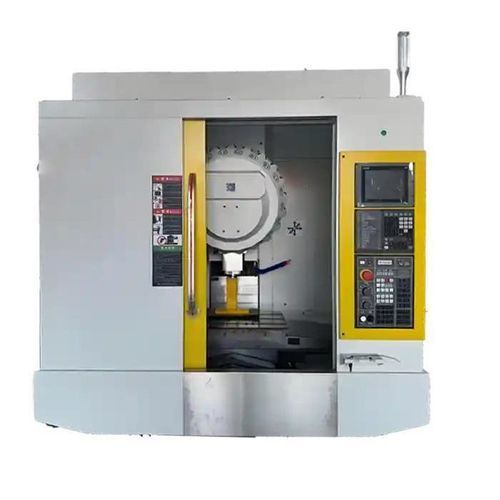

Furadeira-rosqueadeira CNC TC-1065

de tipo mesade 3 eixospara placas

Visão geral
O TC-1065 é um centro de usinagem CNC de perfuração e roscagem com mesa larga e alta velocidade, projetado para processar montagens sobredimensionadas ou setups multi-peça de forma eficiente. Com um fuso de alta velocidade de 20.000 rpm, percurso X de 1000 mm e Y de 650 mm, e uma mesa ampla para conjuntos pesados, esta máquina é otimizada para furação de precisão e roscagem de alto rendimento em grandes superfícies.

Principais detalhes do produto

• Tamanho da mesa (comprimento × largura): 1100 × 650 mm
• Curso X / Y / Z: 1000 / 650 / 300 mm
• Capacidade máxima de carga (mesa): 450 kg
• Velocidade do fuso: 20.000 rpm

Características principais

• Fuso 20.000 RPM (BT30 / BT40 opcional): Perfuração ultrarrápida, roscagem de passo fino e acabamento de bordas em alumínio e ligas leves.
• Curso X 1000 mm + Y 650 mm: Suporta componentes grandes únicos ou configurações multi-fixture.
• Capacidade de carga 450 kg na mesa ampla: Mantém rigidez e estabilidade ao suportar peças extensas sem deformação.
• Curso Z 300 mm: Adequado para peças de espessura baixa a média ou furação de cavidades rasas.
• Ampla compatibilidade de controles: Disponível com FANUC, Siemens, Mitsubishi ou GSK para uso global.

Configurações recomendadas

• Magazine de ferramentas tipo disco com 20 posições para trocas rápidas e ciclos de furação multifunção.
• Sistema de refrigeração névoa de óleo ou MQL para proteger os cortes durante roscagem em alumínio e cobre.
• Kit de sondagem e alinhamento para automatizar a definição de referência e melhorar a repetibilidade em peças grandes.
• Fixações pneumáticas para travamento rápido em produção por lotes.
• Sistema transportador de cavacos para lidar com detritos de múltiplas operações de furação profunda.

Caso de aplicação (exemplo)

• Cliente: fabricante de quadros de controle industrial (Alemanha).
• Uso: furação e roscagem de painéis de base e tampas superiores de gabinetes elétricos.
• Configuração: TC-1065 equipado com ATC de 20 ferramentas, refrigeração por névoa e fixação a vácuo personalizada.
• Resultados reportados: 60 ciclos furo/rosca em <45 segundos; tolerância de posição do furo ≤ ±0,01 mm; tempo de ciclo reduzido em ~32% em comparação com a solução anterior com furadeira portal.

Informações adicionais de desempenho e precisão

• Precisão de posicionamento: típico ±0,005 mm; repetibilidade ±0,003 mm.
• Capacidade de avanço rápido referenciada até ~48–60 m/min (dependendo da configuração).
• Recomendado para componentes em metais leves (suportes de alumínio, peças 3C, dissipadores, carcaças de telefone) e peças automotivas de precisão que exigem furação e roscagem em alta velocidade.

Especificações técnicas

• Modelo: Série TC-1065
• Tamanho da mesa: 1100 × 650 mm
• Curso X / Y / Z: 1000 / 650 / 300 mm
• Carga máxima da mesa: 450 kg
• Velocidade do fuso: até 20.000 rpm (BT30 padrão; BT40 opcional)
• Opções de fuso: fuso de precisão de alta velocidade; coolant-through-spindle (CTS) opcional
• Compatibilidade de controlo: FANUC / Siemens / Mitsubishi / GSK (opcional)
• Magazine de ferramentas: ATC disco 20 posições recomendado (opcional)
• Refrigeração: névoa de óleo ou MQL recomendado para roscagem em não ferros
• Sondagem & alinhamento: kit de sondagem disponível (opcional)
• Fixação: dispositivos pneumáticos suportados (opcional)
• Gestão de cavacos: transportador de cavacos disponível (opcional)
• Precisão típica de posicionamento: ±0,005 mm; repetibilidade ±0,003 mm
• Avanço rápido típico: até 48–60 m/min (dependendo do modelo/configuração)
