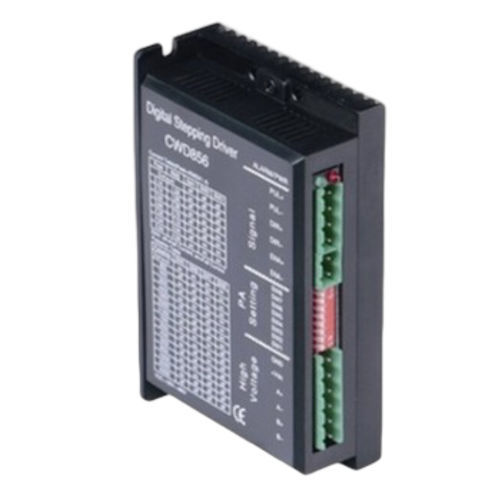

Controle de motor DC CWD856

com controlador integradode passo de 2 fases

Visão geral do produto
O CWD856 é um driver digital para motor de passo de 2 fases com processador DSP de 32 bits, suportando 2,1–5,6 A em 20–80 V CC. A faixa de tensão de entrada estendida melhora a resposta do motor e o desempenho dinâmico face às variantes de menor tensão. Integra anti‑ressonância, algoritmo PID adaptativo online e entradas de controlo opticamente isoladas num formato compacto de 118 x 75 x 34 mm.

Principais características

• Processador DSP de 32 bits com anti‑ressonância
• Faixa de tensão estendida: 20–80 V CC
• Algoritmo PID adaptativo online
• Entradas de controlo opticamente isoladas (Pulso/Direção ou CW/CCW)
• 16 definições de micropasso — até 51200 passos/volta
• Frequência de pulso até 200 kHz
• Formato compacto: 118 x 75 x 34 mm
• Peso: a especificação indica 0,3 kg; a visão geral indica 0,575 kg (ver documentação)

Especificações elétricas

• Modelo: CWD856
• Fase: 2
• Tensão de entrada: 20–80 V CC
• Corrente de saída: 2,1–5,6 A
• Micropasso: 16 definições, até 51200 passos/volta
• Sinal de controlo: Pulso/Direção ou CW/CCW
• Frequência de pulso: 0–200 kHz
• Processador: DSP 32 bits
• Dimensões: 118 x 75 x 34 mm
• Peso: 0,575 kg (visão geral) / 0,3 kg (tabela de especificações)

Documentação
O datasheet e o desenho mecânico referenciados como CWD856 estão disponíveis no fabricante (PDF e imagem na página do produto). Consultar o datasheet para tabelas elétricas detalhadas, limites térmicos e instruções de montagem.

Aplicações típicas

• Controlo de movimento industrial e automação
• Máquinas CNC e sistemas de posicionamento
• Robótica e equipamentos pick‑and‑place
• Automação de laboratório e bancadas de teste
