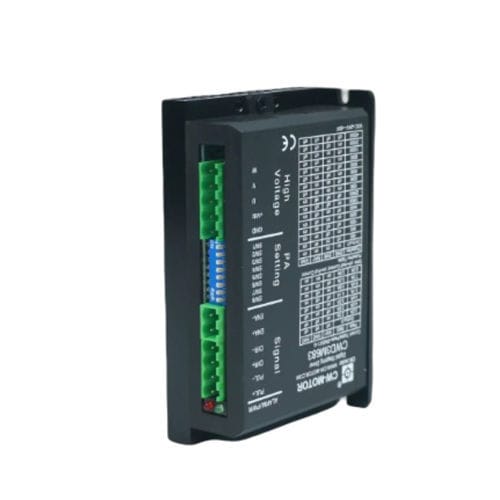

Controle de motor de passo CWD3M683

de baixa tensãocom controlador integrado

Visão geral do produto
O CWD3M683 é um driver de motor de passo digital DSP de 3 fases que suporta corrente de saída de 3,2–8,3 A e tensão de entrada de 20–60 VDC. A topologia de 3 fases combinada com um processador DSP de 32 bits e controlo anti-ressonância proporciona movimento suave e preciso em instalações industriais compactas. Dimensões: 118 x 75 x 34 mm.

Destaques

• Acionamento 3 fases para movimento muito suave
• Processador DSP de 32 bits com controlo anti-ressonância
• Corrente de saída ajustável: 3,2–8,3 A
• Algoritmo PID adaptativo online para ajuste dinâmico
• 16 definições de microstep até 51.200 passos/rev
• Invólucro industrial compacto (118 x 75 x 34 mm)

Especificações rápidas

• Modelo: CWD3M683
• Fase: 3
• Tensão de entrada: 20–60 VDC
• Corrente de saída: 3,2–8,3 A
• Microstep: até 51.200 passos/rev (16 definições)
• Peso (ficha resumo): 0,25 kg
• Dimensões: 118 x 75 x 34 mm

Especificações elétricas

• Tensão de entrada: 20–60 VDC
• Corrente de saída: 3,2–8,3 A
• Número de fases: 3
• Definições de microstep: 16 definições, até 51.200 passos/rev
• Sinal de controlo: Pulse/Direction ou CW/CCW
• Frequência de pulso: 0–200 kHz
• Processador: DSP de 32 bits
• Dimensões: 118 x 75 x 34 mm
• Peso (tabela completa): 0,3 kg

Desenho mecânico
O desenho mecânico do modelo CWD3M683 está disponível na página do produto (consulte a imagem e a folha de dimensões fornecidas).

Especificações técnicas

• Modelo: CWD3M683
• Fase: 3
• Tensão de entrada: 20–60 VDC
• Corrente de saída: 3,2–8,3 A
• Definições de microstep: 16 definições, até 51.200 passos/rev
• Modos de sinal de controlo: Pulse/Direction ou CW/CCW
• Frequência de pulso: 0–200 kHz
• Processador: DSP de 32 bits
• Anti-ressonância e algoritmo PID adaptativo online
• Dimensões: 118 x 75 x 34 mm
• Peso (ficha resumo): 0,25 kg; Peso (tabela completa): 0,3 kg
• Formato: Invólucro industrial compacto
