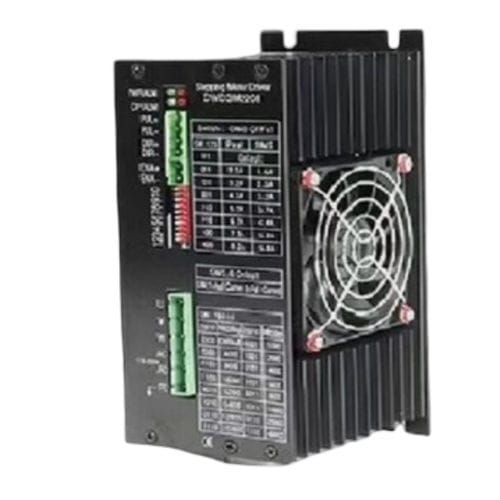

Controle de motor de passo CWD3M208

com controlador integrado

Visão geral
O CWD3M208 é um driver de passo digital DSP trifásico para operação em rede elétrica (110–220 VAC). Suporta corrente de saída ajustável de 2,2 a 8,2 A e está alojado em um invólucro de 195 x 108 x 84 mm para dissipação térmica eficaz em aplicações de alto torque.

Principais destaques

• Acionamento trifásico para movimento muito suave
• Processador DSP de 32 bits com anti‑ressonância
• Entrada de rede (110–220 VAC)
• Corrente de saída ajustável 2,2–8,2 A
• 16 ajustes de microstep até 51.200 passos/rev
• Invólucro 195 x 108 x 84 mm para melhor refrigeração

Especificações rápidas
Fase: 3
Corrente de saída (A): 2,2–8,2
Tensão de entrada (VAC): 110–220
Microstep: 51.200 passos/rev (16 ajustes)
Peso (kg): 1,3
Dimensões (mm): 195 x 108 x 84

Especificações elétricas
Tensão de entrada: 110–220 VAC
Corrente de saída: 2,2–8,2 A
Número de fases: 3
Ajustes de microstep: 16 ajustes, até 51.200 passos/rev
Sinal de controle: Pulso/Direção ou CW/CCW
Frequência de pulso: 0–200 kHz
Processador: DSP de 32 bits com anti‑ressonância
Dimensões: 195 x 108 x 84 mm
Peso: 1,3 kg

Desenho mecânico
Desenho mecânico disponível para o modelo CWD3M208 (imagem de referência disponível na página do produto).

Especificações técnicas

• Modelo: CWD3M208
• Tipo de acionamento: driver de passo digital DSP trifásico
• Tensão de entrada: 110–220 VAC
• Corrente de saída ajustável: 2,2–8,2 A
• Microstepping: 16 ajustes selecionáveis; máximo 51.200 passos/rev
• Interface de controle: Pulso/Direção ou CW/CCW
• Frequência de pulso: 0–200 kHz
• Processador: DSP de 32 bits com anti‑ressonância
• Dimensões do invólucro: 195 x 108 x 84 mm
• Peso: 1,3 kg
• Aplicação: Aplicações com motores passo a passo trifásicos de alto torque, operação em rede
