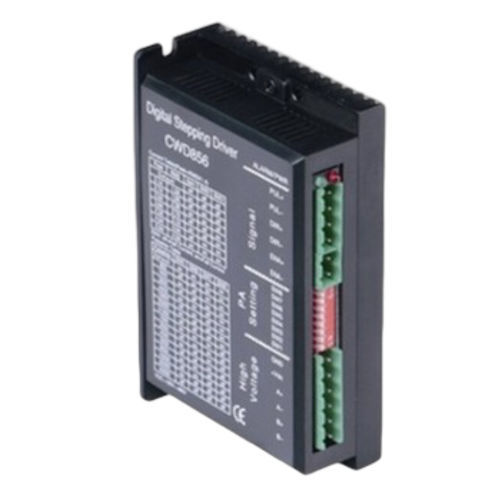

Controle de motor com controlador integrado CWD860

de passo de 2 fases

Visão geral do produto
O CWD860 é um driver de passo digital DSP de 2 fases (modelo CWD860) que suporta 2,4–7,2 A com entrada AC/DC flexível (20–80 VAC ou 24–90 VDC). A carcaça de 150 x 99 x 48 mm assegura dissipação térmica eficaz para operação industrial contínua. Processamento DSP de 32 bits, algoritmo anti-ressonância e PID adaptativo online proporcionam controlo de movimento suave e preciso.

Destaques

• Processador DSP de 32 bits com anti-ressonância
• Entrada AC/DC flexível: 20–80 VAC ou 24–90 VDC
• Corrente de saída ajustável: 2,4–7,2 A
• Algoritmo PID adaptativo online para movimento estável
• 16 configurações de microstep até 51.200 steps/rev
• Formato compacto: 150 x 99 x 48 mm

Especificações elétricas
Tensão de entrada: 20–80 VAC ou 24–90 VDC
Corrente de saída: 2,4–7,2 A
Configurações de microstep: 16 configurações selecionáveis, até 51.200 steps/rev
Sinal de controlo: Pulse/Direction ou CW/CCW
Frequência de pulso: 0–200 kHz
Processador: DSP de 32 bits
Dimensões: 150 x 99 x 48 mm
Peso: 0,575 kg (ficha de produto) / 0,7 kg (especificações completas)

Desenho mecânico
Desenho mecânico disponível para o modelo CWD860 que ilustra dimensões e pontos de montagem.

Especificações técnicas e aplicações típicas

• Modelo: CWD860
• Fase: 2
• Corrente de saída: 2,4 ~ 7,2 A
• Tensão de entrada: 20~80 VAC ou 24~90 VDC
• Microstep: 16 configurações selecionáveis, até 51.200 steps/rev
• Sinais de controlo: Pulse/Direction ou CW/CCW
• Frequência de pulso: 0–200 kHz
• Processador: DSP de 32 bits
• Controlo de movimento: Anti-ressonância, PID adaptativo online
• Formato: 150 x 99 x 48 mm
• Peso: 0,575 kg / 0,7 kg
• Uso típico: Suporta motores até 7,2 A para aplicações industriais de torque médio-alto
