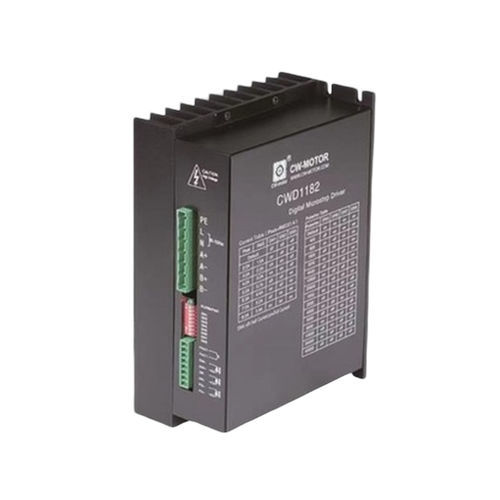

Controle de motor de passo CWD1182

com controlador integrado

Visão geral
O CWD1182 é um driver digital DSP para motor de passo de 2 fases projetado para operação em AC de média tensão (80-150 VAC). Fornece corrente de saída ajustável de 2,2 a 8,2 A e integra um DSP de 32 bits com anti-ressonância e PID adaptativo online para controle de movimento preciso e estável.

Principais destaques

• Processador DSP de 32 bits com anti-ressonância e PID adaptativo
• Entrada AC de média tensão: 80-150 VAC
• Corrente de saída ajustável: 2,2-8,2 A
• 16 configurações de microstep até 51200 passos/rev
• Controle: Pulse/Direction ou CW/CCW; frequência de pulso até 200 kHz
• Dimensões do invólucro: 195 x 108 x 84 mm

Especificações rápidas
Fase: 2
Modelo: CWD1182
Corrente de saída (A): 2,2-8,2
Tensão de entrada (VAC): 80-150
Microstep: até 51200 passos/rev
Sinal de controle: Pulse/Direction ou CW/CCW

Especificações elétricas
Tensão de entrada: 80-150 VAC
Corrente de saída: 2,2-8,2 A (ajustável)
Configurações de microstep: 16 configurações, até 51200 passos/rev
Sinal de controle: Pulse/Direction ou CW/CCW
Frequência de pulso: 0-200 kHz
Processador: DSP de 32 bits
Peso: 1,3 kg

Desenho mecânico
Desenho mecânico disponível (imagem: Mechanical Drawing -- CWD1182).

Especificações técnicas

• Modelo: CWD1182
• Fase: 2
• Tensão de entrada: 80-150 VAC
• Corrente de saída: 2,2-8,2 A
• Microstep: 16 configurações, até 51200 passos/rev
• Sinal de controle: Pulse/Direction ou CW/CCW
• Frequência de pulso: 0-200 kHz
• Processador: DSP de 32 bits com anti-ressonância e PID adaptativo
• Motores compatíveis: motores híbridos de 2 e 4 fases até 8,2 A
• Dimensões: 195 x 108 x 84 mm
• Peso: 1,3 kg
