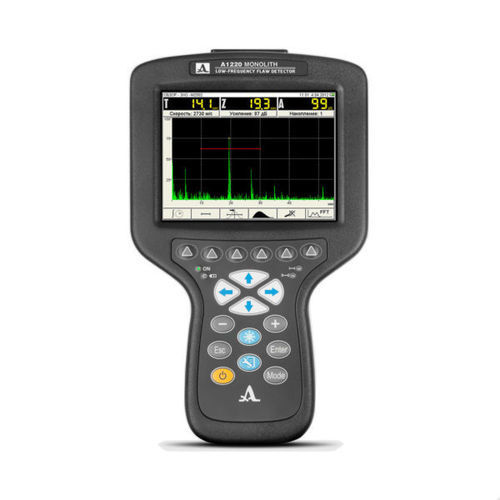

Aparelho de inspeção END por ultrassom A1220 MONOLITH 3D

Testador compacto de velocidade de pulso ultrassônico e eco de pulso para medição de espessura ultrassônica e detecção de falhas em construções de concreto e rochas. O design ergonômico do detector de falhas e seu peso leve, bem como a capacidade de fixar a unidade eletrônica no suporte especializado, proporcionam operação conveniente do instrumento em áreas de difícil acesso e permitem seu funcionamento em altura. DESCRIÇÃO Um testador portátil compacto de velocidade de pulso ultrassônico e eco de pulso é projetado para medições de espessura ultrassônica e detecção de falhas em construções de concreto e concreto armado e rochas. O detector de falhas representa uma unidade eletrônica compacta equipada com um grande display TFT de alto contraste e um teclado. Apesar da multifuncionalidade, o instrumento é fácil de usar devido à sua interface intuitiva e menu de ícones que proporciona acesso rápido às principais configurações e funções do instrumento. O design ergonômico do detector de falhas e seu peso leve (apenas 800 gramas), bem como a capacidade de fixar a unidade eletrônica no suporte especializado, proporcionam operação conveniente do instrumento em áreas de difícil acesso e permitem seu funcionamento em altura. Todos os resultados da inspeção são registrados na memória do instrumento e podem ser transferidos via porta USB para o PC externo para processamento, registro e arquivamento posterior. APLICAÇÃO O uso de uma antena de contato seco de baixa frequência M2502 0.05A0R100Х60PS com onda de cisalhamento e frequência nominal de 50 kHz permite realizar medições de espessura de objetos de concreto até 3 000 mm e objetos de concreto armado até 600 mm. O instrumento permite ao operador buscar inclusões estrangeiras internas, cavidades, vazios e rachaduras dos produtos e construções feitas de concreto armado, pedra e materiais similares com acesso unilateral, bem como buscar falhas embutidas em peças fundidas de bronze. É possível testar a estrutura interna de materiais de grão grosso. Os resultados da inspeção são imagens de corte e projeção pela função de varredura em grade (B-Scan, C-Scan, D-Scan, perfil de espessura) – software de visualização INTROVIEW. Características técnicas: - Profundidade máxima de visualização dos sinais de eco (controle de onda transversal): 2150 mm - Comprimento máximo das realizações de sinal, visível na tela do dispositivo: 1600 μs - Espessura máxima medida do concreto (grau de concreto 400): 600 mm - Diâmetro mínimo da falha em forma de cilindro de ar: 30 mm - Erro de medição da localização da falha, espessura e profundidades: 10 % - Tempo de processamento de uma medição e escrita do resultado na memória: 10 s - Número de A-scans individuais que podem ser escritos na memória: 200 - Área máxima da superfície controlada (modo MAP): 2 m² - Faixa de velocidade do material: 1 000 – 9 999 m/s - Amplitude do gerador de pulsos: 20, 100, 200 V - Forma do pulso: Meandro, 0.5÷5.0 períodos - Frequência do pulso: 1 – 50 Hz - Largura de banda de recepção: 10 – 300 kHz - Faixa de configuração de ganho: de 0 a 100 dB, passo 1 dB - Quantidade de pontos programáveis da função DAC: 32 - Faixa de configuração da função DAC: 30 dB - Fonte de alimentação: Bateria embutida - Tempo de operação: 14 h - Tempo de carregamento da bateria: 3 h - Faixa de temperatura de operação: de –20 a +45 °C - Tipo de display: TFT (640 х 480) - Tamanho da unidade eletrônica: 260 х 156 х 43 mm - Peso da unidade eletrônica: 800 g - Tamanho da antena M2502: 139 х 105 х 89 mm - Peso da antena M2502: 1.1 kg VERSÃO 2D Software INTROVIEW Imagens de corte e projeção pela função de varredura em grade (B-Scan, C-Scan, D-Scan, perfil de espessura) VERSÃO 3D Software INTROVIEW Modos de imagem disponíveis: imagem tomográfica 3D pela função de varredura em grade, funcionalidade avançada de visualização e análise. Imagens de corte e projeção pela função de varredura em grade (B-Scan, C-Scan, D-Scan, perfil de espessura) Acessórios: - A1220 MONOLITH – detector de falhas ultrassônico - Antena M2502 0.05A0R100X60PS - Cabo duplo LEMO 00 – LEMO 00 de 1.2 m - Cabo USB A – Micro B - Adaptador de rede com cabo 220V-15V - Estojo de transporte - Capa macia - Estojo
