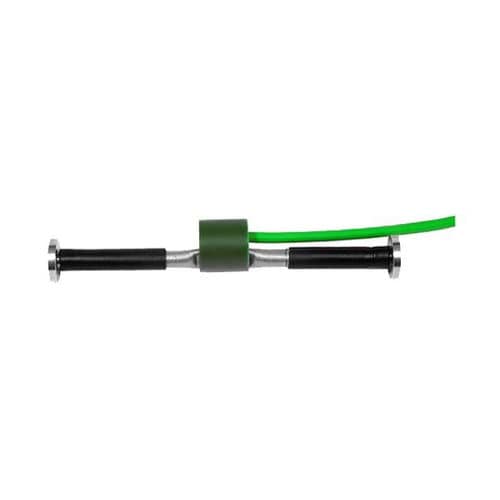

Extensômetro com fio vibratório

para concretopara análise de limitações

Medidores de tensão para medir tensões e deformações Os extensómetros de fio vibratório são utilizados para medir a tensão em estruturas de suporte de carga ou para monitorizar as tensões em revestimentos de túneis, durante as fases de escavação de túneis. Os extensómetros de fio vibrante são utilizados para medir as tensões em estruturas de suporte de carga ou para controlar as tensões em revestimentos de túneis, durante as fases de escavação de túneis. Este controlo é necessário para a verificação das tensões e deformações das estruturas de retenção temporárias e permanentes. Os extensómetros de fio vibratório são constituídos por um tubo de aço inoxidável no interior do qual um cabo fino, fixado nas duas extremidades, é posto a vibrar por uma bobina de excitação. Um termistor interno detecta a temperatura. O medidor pode funcionar tanto em tração como em compressão e é também estanque, podendo ser instalado externamente em estruturas sujeitas a tensão ou embutido em peças fundidas de betão para medições de tensão. Os dados podem ser lidos através da unidade de controlo portátil ou utilizando um sistema automático de aquisição de dados, concebido para proporcionar uma monitorização contínua.
