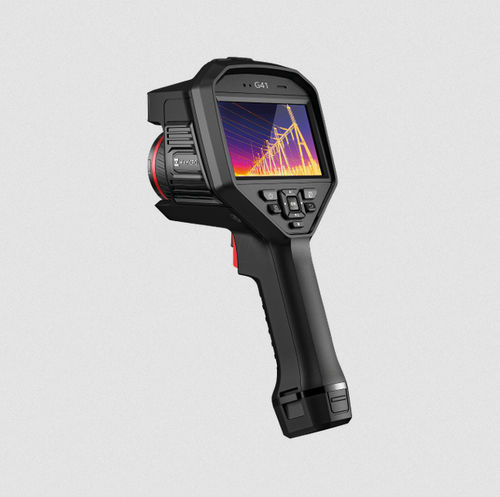

Imageador térmico HIKMICRO G41

digitalpara HVACpara diagnóstico de edifícios

Visão geral
A HIKMICRO G41 é uma câmara térmica portátil profissional para diagnóstico de edifícios, deteção de humidade, identificação de pontes térmicas e inspeção industrial. Principais características: detector IR 480×360 VOx (172.800 pixels), NETD <35 mK, SuperIR para super-resolução a 960×720, saída JPEG radiométrica, distanciómetro laser integrado, GPS e bússola, proteção IP54 e conectividade Wi‑Fi/USB.

Detector & imagem
O equipamento integra um detector de óxido de vanádio (VOx) 480×360 px com pitch de 17 µm, cobrindo a banda 7,5–14 µm e com sensibilidade térmica <35 mK (25°C, F#=1.0). A tecnologia SuperIR aplica um algoritmo de super-resolução que eleva a resolução mostrada para 960×720 mantendo os dados radiométricos. As imagens JPEG capturadas são totalmente radiométricas para pós-processamento e relatórios.

Intervalos de medição e precisão
A G41 oferece dois intervalos de medição selecionáveis, otimizados para diferentes contextos:

• Intervalo padrão: −20°C a +150°C — precisão ±2°C (−20 a 0°C), ±1°C (0 a 100°C), ±1% (100 a 150°C). Recomendado para diagnóstico de edifícios e auditorias energéticas.
• Intervalo estendido: 0°C a +650°C — precisão ±2°C (0 a 100°C), ±2% (100 a 650°C). Indicada para inspeções industriais de alta temperatura.

Ferramentas de análise (tempo real)

• Ponto central, ponto quente, ponto frio
• Delta T e até 10 pontos definidos pelo utilizador
• 1 linha, 5 retângulos e 5 círculos com leitura de temperatura em tempo real
• Alarmes configuráveis alto/baixo/intervalo para destacar anomalias

Autofocus & distância
Sistema de focagem em cinco modos com tempo de bloqueio ~2 s e distância mínima de foco 0,3 m:

• AF assistido por laser — para superfícies com baixo contraste térmico
• AF contínuo — mantém o foco em movimento
• AF único — foco preciso sob demanda
• Foco manual — controlo total para distâncias extremas ou cenas complexas
• Touch AF — toque no ecrã para focar a anomalia

Geolocalização & documentação de campo
Distanciómetro laser integrado (50 m interior / 10 m exterior, Classe II, 635 nm) para medição direta de distância e área. Cada captura é georreferenciada com coordenadas GPS e orientação da bússola. Documentação no local: anotações de voz (até 60 s), notas de texto (até 200 caracteres) e leitura de QR code para agilizar relatórios.

Relatórios, conectividade & software

• Wi‑Fi 802.11 b/g/n (2,4 & 5 GHz) para transferência de imagens sem fios
• Streaming de vídeo radiométrico UVC via USB Type‑C e Wi‑Fi
• Saída HDMI para apresentação in loco
• Bluetooth 4.2 para dispositivos auxiliares
• HIKMICRO Analyzer (Windows) para pós-processamento profissional e geração de relatórios PDF
• HIKMICRO Viewer (mobile) para transferência e pré-visualização

Robustez & alimentação
Projetada para uso em campo: proteção IP54, resistência a quedas certificada de 2 m (IEC 60068-2-31), resistência a vibrações 2 g (IEC 60068-2-6), resistência a choques 25 g (IEC 60068-2-27). Intervalo de operação −20°C a +50°C. Sistema de baterias Li‑Ion hot-swappable permite substituição sem interromper o trabalho; kit padrão inclui 3 baterias (~4 h cada) e estação de carga de duas baías para mais de 12 horas de operação contínua.

Aplicações
Aplicações típicas: diagnóstico de edifícios (pontes térmicas, humidade, isolamento), auditorias energéticas, sistemas de baixa temperatura (pavimentos radiantes), inspeção de coberturas e fachadas, inspeções elétricas (quadros, transformadores), manutenção mecânica (rolamentos, motores), HVAC e inspeção de instalações, controlo de qualidade de produção, segurança pública, inspeções de petróleo e gás e testes térmicos em I&D.

Kit & notas adicionais
Imagiologia radiométrica adequada para profissionais de patologia de edifícios e inspeção industrial. Suporta fluxos de trabalho profissionais com software incluído. Opção de aluguer disponível.

Especificações técnicas

• Modelo: HIKMICRO G41
• Detector: VOx 480×360 px, pitch 17 µm
• NETD: <35 mK (25°C, F#=1.0)
• Resolução exibida (SuperIR): 960×720
• Intervalos de medição: −20°C a +150°C (padrão); 0°C a +650°C (estendido)
• Precisão: ±2°C (−20 a 0°C); ±1°C (0 a 100°C); ±1% (100–150°C); estendido: ±2°C (0–100°C); ±2% (100–650°C)
• Modos de autofocus: Laser-Assisted AF, Continuous AF, Single AF, Manual Focus, Touch AF
• Distância mínima de foco: 0,3 m
• Distanciómetro laser: 50 m interior / 10 m exterior (Classe II, 635 nm)
• Georreferenciação: coordenadas GPS e orientação da bússola
• Anotações no local: voz (até 60 s), texto (até 200 caracteres), scan QR
• Conectividade: Wi‑Fi 2,4/5 GHz, USB Type‑C (UVC radiométrico), HDMI, Bluetooth 4.2
• Software: HIKMICRO Analyzer (Windows), HIKMICRO Viewer (mobile)
• Robustez: IP54, queda 2 m, vibração 2 g, choque 25 g
• Temperatura de operação: −20°C a +50°C
• Alimentação: baterias Li‑Ion intercambiáveis (3 incluídas, ~4 h cada), carregador de duas baías incluído
• Formato de imagem: JPEG totalmente radiométrico
