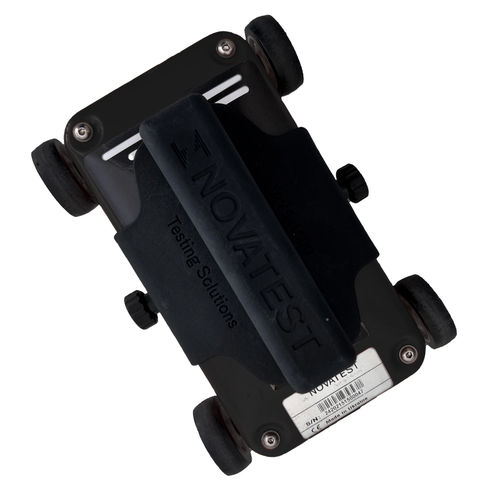

Georradar 3D SUBvysor 1500

compactode alta velocidadeleve

Visão geral
O GPR SUBvysor 1500 é adequado para inspeção de estruturas em betão e para a detecção de objetos metálicos e dielétricos (fissuras, vazios, armaduras, etc.).

Capacidades de deteção
Com o GPR SUBvysor 1500 é possível localizar rapidamente a posição e a profundidade de objetos metálicos e não metálicos:

• Redes metálicas, incluindo tubos e cabos
• Tubagens não metálicas, incluindo PVC e cimento-amianto
• Posições das armaduras
• Zonas de humidade
• Objetos subterrâneos: vazios, fissuras, inclusões heterogéneas

Aplicações principais

• Inspeção de estruturas em betão e alvenaria
• Deteção de cabos e condutas
• Exame de construções (paredes, fundações, etc.)
• Procura de varões de reforço em construções
• Procura de objetos ocultos ou embutidos
• Medida da espessura de elementos estruturais

Características

• Pré-processamento de sinal em tempo real (filtragem online)
• Filtros online auto-calibrados
• Ampla gama de ferramentas de pós-processamento
• Aumento da gama dinâmica devido ao empilhamento digital de traces
• Tecnologia “Telbin” para obter elevada relação sinal-ruído
• Ligação ao portátil: USB
• Não é necessária unidade de controlo adicional; qualquer portátil com Windows pode ser utilizado
• Caixa da antena: conforme IP65
• Não necessita de bateria interna; alimentada pela porta USB do computador
• Baixo consumo de energia
• Inclinómetro integrado

Acessórios / Kit incluído

• Antena GPR SUBvysor 1500 MHz com pega e haste telescópica, cabo de dados USB para ligação a PC/tablet e encoder integrado
• Software GPR Logger
• Software 3D Mapper com módulo de exportação de dados em formato .dxf (opcional .kmz)
• Manual do utilizador
• Mochila
• Prateleira portátil para portátil (dobrável, presa à mochila para permitir a utilização por um único operador)

Notas

• PC/Tablet não incluído
• Todas as antenas GPR SUBvysor são compatíveis com sistemas operativos Windows

Documentação disponível

• Ficha técnica (EN)
• Manual do Mapper 3D (EN)
• Manual do GPR Logger (EN)

Especificações técnicas

• Frequência da antena: 1500 MHz
• Gama do conversor analógico-digital: 18 bit
• Gama dinâmica: não inferior a 135 dB
• Taxa de aquisição de dados: até 150 traces por segundo
• Janela de sondagem: 8, 12, 16, 20 nsec
• Número máximo de amostras por trace: 1.000
• Número de empilhamento de traces: até 300
• Profundidade de sondagem: até 0,5 m (determinada pelas propriedades do solo)
• Resolução espacial: <0,03 m
• Modo de trigger: simples, interno, externo
• Tamanho do ficheiro de um único perfil: até 1.000.000 traces
• Interface: USB2
• Inclinómetro integrado
• Dimensões (C x L x A): 190 x 40 x 40 mm
• Peso da antena: 0,6 kg
• Intervalo de temperatura de funcionamento: -20°C a 40°C
• Classificação ambiental: IP65
• Tempo de funcionamento contínuo: até esgotamento do portátil
