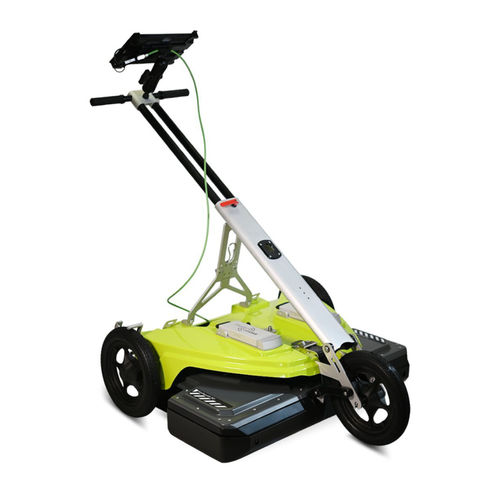

Georradar 3D PinPointR

compactode alta velocidadeleve

Visão geral
ImpulseRadar PinPointR 3D traz a aquisição profissional de GPR 3D para o fluxo de trabalho simples de um GPR montado em carrinho convencional. Compacto, leve e concebido para operação por uma só pessoa, combina uma matriz de antenas de 8 canais a 450 MHz com o fluxo de trabalho comandado por tablet ViewPoint 2, simplificando a transição de levantamentos 2D para mapeamento 3D do subsolo.

Design e portabilidade
Com apenas 25,4 kg (carrinho + antena), o sistema é transportável e implantável por um único operador. Dobrado para transporte mede 870 × 540 × 370 mm; em uso (guidão elevado) as dimensões são 1010 × 540 × 1030 mm. O design compacto reduz a complexidade logística e permite transporte em veículos convencionais.

Fluxo de trabalho
O sistema é operado a partir de um tablet usando o ViewPoint 2 para configuração de levantamento, captura de dados e visualização em campo. O fluxo da plataforma é: Transporte → Implantação → Levantamento 3D → Processamento → Interpretação. O PinPointR 3D integra-se num ecossistema que inclui Condor e Geolitix Plus/Ultra para pós-processamento e interpretação.

Benefícios

• Aquisição GPR 3D profissional integrada num fluxo de trabalho de carrinho familiar, reduzindo o tempo de formação.
• Ergonomia do carrinho convencional que simplifica a transição do 2D para o 3D.
• Operação por uma só pessoa: concebido para transporte, implantação e operação por um único técnico.
• Dimensões dobradas compactas para transporte fácil em veículos convencionais.
• Arquitetura de 8 canais para aquisição simultânea de múltiplos perfis e geração de conjuntos de dados 3D densos.
• Frequência operacional de 450 MHz adequada para mapeamento profissional do subsolo.
• Fluxo de trabalho comandado por tablet ViewPoint 2 para configuração, aquisição e visualização em campo.
• Compatível com Condor e Geolitix Plus/Ultra para processamento avançado, visualização e interpretação.
• Suporte de posicionamento via GPS interno ou externo compatível com NMEA 0183.

Aplicações

• Mapeamento de utilidades
• Detecção de tubulações subterrâneas
• Mapeamento de cabos e condutas
• Mapeamento 3D de utilidades
• Mapeamento de infraestruturas enterradas
• Levantamentos pré-construção
• Investigações pré-escavação
• Levantamentos GPR urbanos
• Investigações rodoviárias
• Áreas pavimentadas e parques de estacionamento
• Detecção de estruturas enterradas
• Detecção de anomalias do subsolo
• Levantamentos GPR profissionais de alta densidade
• Mapeamento tridimensional do subsolo
• Investigações em áreas com infraestrutura subterrânea densa onde perfis 2D isolados são difíceis de interpretar

Acessórios (configuração padrão descrita)

• Unidade antena PinPointR 3D 450 MHz array 8 canais
• ART para PinPointR 3D
• Suporte RAM Mount Tab-Tite 9"–10.5" para tablet
• 2 baterias Li-Ion ImpulseRadar
• 2 carregadores para baterias Li-Ion de 3 células, com conjunto de 3 cabos
• 1 cabo GPS externo para receptor master, 35 cm – azul
• 1 cabo PC-para-switch, M12 X-code para RJ45 – 150 cm
• 1 haste GPS telescópica, 55–150 cm, 5/8" UNC
• 1 PC/Tablet Windows rugged

Software e integrações
ViewPoint 2: software de aquisição comandado por tablet incluído para configuração do levantamento, aquisição de dados e visualização em campo. Condor: software ImpulseRadar recomendado para processamento avançado, visualização e interpretação (vendido separadamente). Geolitix Plus / Ultra: plataformas compatíveis para pós-processamento, visualização e interpretação de conjuntos de dados GPR 3D (vendidas separadamente). Receptor GPS / GNSS: suporta posicionamento interno ou externo via NMEA 0183 para georreferenciar os dados adquiridos.

Características / especificações técnicas

• Tecnologia — GPR multicanais 3D
• Frequência — 450 MHz
• Canais — 8
• Largura de cobertura — 59 cm, centro a centro entre canal 1 e 8
• Peso — 25,4 kg / 56 lbs (carrinho + antena)
• Bateria — Li-Ion 12 V / 1,3 Ah
• Velocidade de levantamento declarada — >130 km/h @ intervalo de pontos 5 cm
• Dimensões (dobrado para transporte) — 870 × 540 × 370 mm
• Dimensões (em uso) — 1010 × 540 × 1030 mm (guidão elevado)
• Temperatura de operação — −20 °C a +50 °C
• Software de aquisição — ViewPoint 2
• Software recomendado de pós-processamento — Condor / Geolitix
• Suporte GPS — GPS interno / externo
• Protocolo GPS — NMEA 0183
• Regulamentação — CE, FCC & IC aprovados
• Garantia — 2 anos
