Equipamento de teste de carga estática

manualde bate-estacas

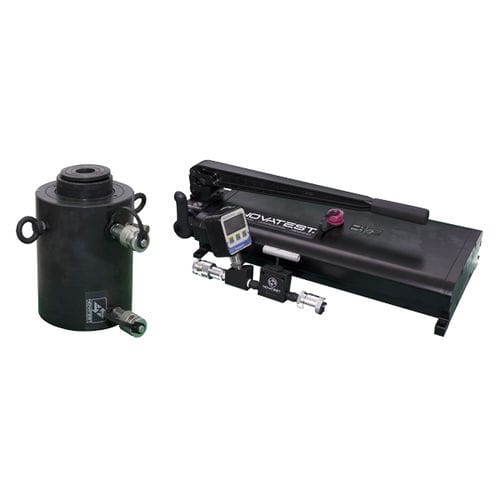

Sistema hidráulico configurável para ensaios de carga estática em estacas de fundação As provas de carga estática são efectuadas para avaliar as quedas verticais do poste em resultado da prova de carga. Este tipo de prova é obrigatório num número de estacas igual a 1% do número total de estacas, com um mínimo de 2. As provas de carga estática em estacas de fundação são classificadas em: projectos de ensaio; provas de ensaio ou verificação durante a construção. Os ensaios de projeto são realizados em postes-piloto, iguais quanto à geometria e à tecnologia de construção. O ensaio, classificado como destrutivo, envolve uma carga axial que leva à rutura do complexo poste-solo ou permite diagramas significativos de falha da cabeça do poste em função do tempo de carga. Os ensaios de verificação devem ser realizados principalmente para controlar a execução e o comportamento corretos da carga. A carga axial será portanto igual a 1,5 vezes a carga de projeto. O sistema inclui uma unidade de pressurização hidráulica, mangueiras de ligação, cilindro de aríete, cabeça giratória. O sistema é configurável em função das necessidades do cliente, do tipo de ensaio, da carga a atingir e da facilidade de transporte. O sistema de pressurização pode ser manual, com uma unidade de potência trifásica hidráulica de controlo ou com um motor de combustão interna. Todas as unidades podem manusear diferentes cilindros de pressurização através de sistemas de encaixe. Os cilindros dos propulsores são fabricados em alumínio para permitir um melhor manuseamento no estaleiro. A configuração do cilindro permite a montagem de cabeças de nivelamento de modo a melhorar a aderência dos macacos ao poste e à estrutura de contraste. O componente permite também a submissão do macaco a cargas de pico que podem provocar um mau funcionamento.
