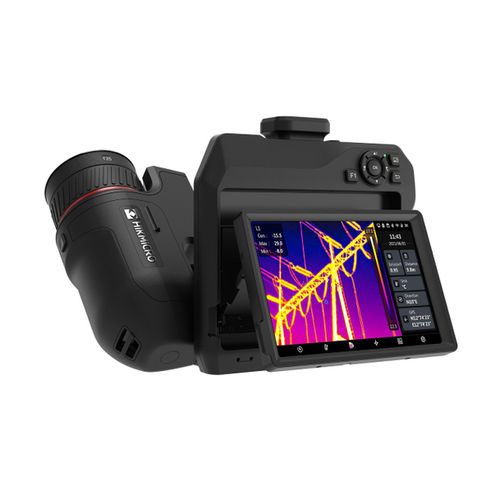

HIKMICRO Série SP — Câmara térmica portátil profissional
A série HIKMICRO SP é uma família de câmaras térmicas portáteis profissionais desenhada para técnicos, inspetores e engenheiros de manutenção que atuam em ambientes industriais, energéticos e de construção. Quatro modelos em dois níveis de detector (SP40 / SP40H e SP60 / SP60H) utilizam a tecnologia SuperIR para fornecer imagens radiométricas com resolução aumentada para relatórios de diagnóstico.

Destaques do produto

• Sistema de óticas intercambiáveis (tele a grande angular) para ajustar o campo de visão e a resolução espacial desde medições de alta tensão a distância até inspeções próximas de PCB.
• Autofoco assistido por laser que alcança foco preciso em cerca de um segundo mesmo com baixo contraste térmico; múltiplos modos de foco disponíveis.
• Ecrã tátil de 5" rotativo a 90° e lente rotativa a 180° para inspeções anguladas em espaços confinados; modelos SP60 incluem visor OLED 1024 × 768 px para melhor legibilidade em luz direta.
• Robustez para trabalho de campo: proteção IP54, resistência a quedas de 1 m e autonomia até ~8 horas com duas baterias Li‑ion intercambiáveis incluídas.
• Medição de distância a laser integrada, GPS e bússola para georreferenciação; conectividade Wi‑Fi dual band, Bluetooth, USB‑C e mini HDMI para conectividade e streaming IR.
• Software PC gratuito HIKMICRO Analyzer para análise térmica e geração de relatórios profissionais.

Aplicações — Setor industrial

• Quadros elétricos BT/MT e cablagem: inspeção térmica de painéis, barramentos, transformadores e ligações para detetar anomalias de resistência de contacto, desequilíbrios de fase e sobreaquecimento.
• Motores, rolamentos e transmissões: detetar aquecimento anormal devido a fricção, falta de lubrificação ou desalinhamento.
• Sistemas fotovoltaicos: identificar células defeituosas, hot spots, diodos de bypass avariados e ligações com falha (inspeções a partir do solo e por drone).
• Inspeção de PCB e componentes eletrónicos: modo PCB Inspection e suporte de microscópio opcional para análise térmica ampliada de placas e componentes.
• Processos de alta temperatura (versões H): monitorização de fornos industriais, refractários e processos de fusão até 2.200°C (SP40H/SP60H).
• Inspeções mecânicas e estruturais: localizar zonas de temperatura anómala em reservatórios, pipelines, bombas e compressores.

Aplicações — Edifícios e engenharia civil

• Diagnósticos energéticos e auditorias térmicas: deteção de pontes térmicas, perdas de calor e infiltrações de água para avaliações de eficiência energética e reabilitações.
• Inspeção de coberturas e telhados planos: identificar humidade no isolamento ou membranas danificadas para reparações direcionadas.
• Sistemas de pavimento radiante e circuitos hidráulicos: verificar uniformidade do aquecimento/arrefecimento e localizar fugas ocultas.
• Quadros elétricos civis: prevenção de riscos de incêndio por sobreaquecimento em quadros residenciais.
• Comissionamento em obra: documentar a correta instalação de isolamento térmico e acústico antes do encerramento das obras.

Software incluído
HIKMICRO Analyzer (PC, gratuito) — análise de imagens e vídeos térmicos, gestão de arquivo e geração de relatórios profissionais.

Downloads e documentação
Folhas de dados técnicos e documentação do produto disponíveis para os modelos SP40 e SP60 (PDF).

Especificações técnicas

• Resolução IR: SP40 / SP40H — 480 × 360 px; SP60 / SP60H — 640 × 480 px.
• SuperIR: SP40 — 960 × 720 px; SP60 — 1.280 × 960 px.
• NETD: < 30 mK (@ 30°C, F#=1.0).
• Taxa de frames: 30 Hz.
• Pitch do detector: 17 μm.
• Intervalo espectral: 7,5 – 14 μm.
• Câmara visual: 8 MP — 3264 × 2448 px.
• Display principal: 5" LCD touchscreen 1280 × 720.
• Visor OLED (EVF): SP60/SP60H — 1024 × 768 px; SP40/SP40H — não presente.
• Zoom digital: 1× – 12× contínuo.
• Modos de imagem: Térmico / Visual / Fusion / PIP / Blending.
• Paletas de cor: White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion, Rain, Blue Red.
• Intervalos de temperatura: Intervalo 1: -20°C … +150°C; Intervalo 2: 0°C … +650°C; Intervalo 3 (só H): 300°C … +2.200°C.
• Intervalo inferior estendido (só H): desde -40°C.
• Precisão: ±2°C / ±1°C / ±1% / ±2%.
• Ferramentas de medição: 10 pontos, 1 linha, 5 retângulos, 5 círculos, ΔT.
• Modos de alarme por cor: Above / Below / Interval / Insulation / Condensation.
• Modos de foco: Laser Assisted AF / Continuous AF / AF / Manual / Touch AF.
• Armazenamento de imagens: ~130.000 imagens (8 MP).
• Armazenamento de vídeo: MP4 máx. 420 h · Radiométrico máx. 72 h (SP40); MP4 máx. 500 h · Radiométrico máx. 38 h (SP60).
• Formato de imagem: JPEG radiométrico.
• Anotações: voz (60 s), texto (200 caracteres), QR Code, imagem, tag, esboço.
• Conectividade: Wi‑Fi 802.11 b/g/n 2.4 + 5 GHz; Bluetooth 4.2; USB‑C; HDMI‑D (mini).
• Streaming IR: via UVC e Wi‑Fi.
• GPS e bússola: sim (georreferenciação para imagens externas).
• Medição a laser: 50 m indoor / 10 m outdoor (integrado).
• Memória SD: expansível até 128 GB.
• Bateria: 2 × Li‑ion intercambiáveis (~4 h cada), 2 baterias incluídas (até ~8 h).
• Proteção: IP54.
• Teste de queda: 1 m (IEC 60068-2-31).
• Temperatura de funcionamento: -20°C … +50°C.
• Peso: aprox. 1.451 g (SP40) / 1.481 g (SP60).
• Dimensões: SP40 — 210,1 × 141,0 × 87,8 mm; SP60 — 204,7 × 153,6 × 87,8 mm.
• Garantia: 3 anos produto · 10 anos detector · 2 anos bateria.
• Objetivas intercambiáveis (exemplos): SP40 — L6 (tele, 6°×4,5°), L9 (9°×6,8°), L19 (18,7°×14° padrão), L37 (37,3°×27,8° grande angular); SP60 — L8 (tele 8°×6°), L12 (12°×9°), L25 (24,8°×18,7° padrão), L50 (50°×37,3° grande angular).

Acessórios e conteúdo padrão

• Acessórios disponíveis: objetivas série SP (L6/L9/L19/L37 para SP40 · L8/L12/L25/L50 para SP60), adaptador grande angular 0,5×, bateria intercambiável HM-7250DC, carregador dual‑bay HM-20322ZC, suporte para microscópio opcional, suporte de secretária, bolsa macia HM-SP01-POUCH, mala rígida acolchoada (incluída).
• Conteúdo padrão: câmara térmica, 2 baterias Li‑ion intercambiáveis, carregador dual‑bay com adaptadores internacionais, cartão SD 128 GB, cinta de mão, correia de ombro, cabo USB‑C 2‑em‑1, cabo Mini HDMI–HDMI, tampas de objetiva, pano anti‑poeira, guia de início rápido multilíngue, certificado de calibração.
