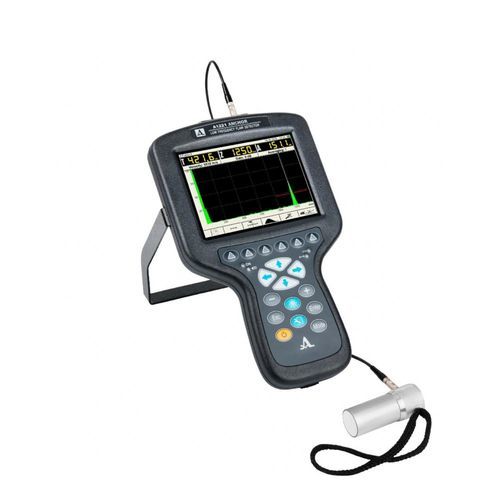

Aparelho de inspeção END por ultrassom A1221 ANCHOR

Visão geral do produto: O A1221 ANCHOR é um instrumento ultrassônico para avaliação in situ de elementos metálicos embutidos por meio de ondas ultrassônicas de baixa frequência. Aplicações: - O principal campo de aplicação do A1221 ANCHOR é o teste não destrutivo de parafusos de ancoragem e elementos estruturais semelhantes. - As seguintes avaliações podem ser realizadas colocando o transdutor ultrassônico na extremidade livre do parafuso: - Detecção de quebras de ancoragem - Avaliação de comprimento/resíduo - Avaliação da qualidade de adesão Características de aplicação: - Diâmetro de parafuso/barra avaliável: 20-40 milímetros - Comprimento de avaliação não selado: até 8 metros - Comprimento mínimo de avaliação: 0,3 metro - Profundidade de selagem avaliável em concreto: até 1 metro - Profundidade de selagem avaliável em rocha: até 4 metros Características técnicas: - Faixa de frequência de operação, kHz: 25-250 - Comprimento máximo de aquisição de dados, μs: 4000 - Comprimento de avaliação, m: 0,5-3 - Comprimento de avaliação de barras embutidas, m: até 1 - Faixa de diâmetro de barras avaliável, mm: 20-40 - Faixa de velocidade do material, m/s: 500-15000 - Tensão de saída do transmissor, V: ±20, ±100, ±200 - Forma de pulso do transmissor: Meandro bipolar, 0,5÷5,0 períodos - Taxa de repetição de pulsos, Hz: 1-45 - Faixa de configuração de ganho, dB: 0-100, passo 1 - Número de pontos programáveis da função DAC: 24 - Faixa dinâmica da função DAC, dB: 30 - Fonte de alimentação: Bateria embutida - Tempo de operação, h: 14 - Tempo de carregamento da bateria, h: 3 - Tipo de display: TFT (640 х 480) - Dimensões da unidade eletrônica, mm: 260×156×43 - Peso da unidade eletrônica, kg: 0,8 Condições operacionais: - Faixa de temperatura de operação, ºC: de -20 a +45 - Umidade relativa do ar a +35°С, %, máx: 95 Acessórios (Kit de entrega): - No.1 Unidade eletrônica A1221 Anchor - No.1 Adaptador de energia AC 80-264 / VDC 15V - No.1 Cabo USB 2.0 USB-A para USB Micro-B - No.1 Cabo Lem00 para Lemo0, 2,25m - No.1 Estojo de transporte - No.1 Capa macia - No.1 Suporte de instrumento - No.1 Estojo rígido - No.1 Transdutor piezoelétrico de baixa frequência S0205, 25 Khz - No.1 Transdutor piezoelétrico de baixa frequência S0206, 50 KHz (opcional) - No.1 Transdutor piezoelétrico de baixa frequência S0208, 100 KHz (opcional) - No.1 Bloco de teste Rexilite - No.1 Acoplamento ultrassônico 80 ml
