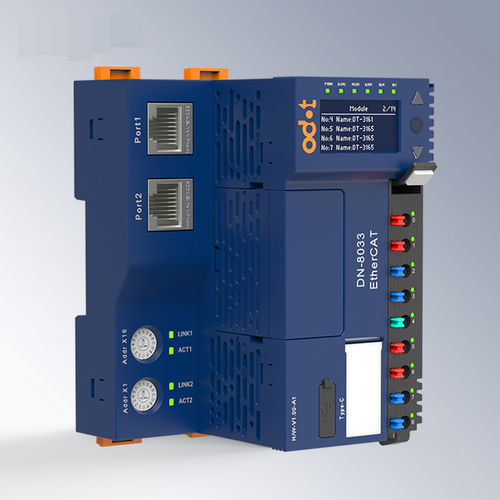

Módulo de comunicação EtherCAT DN-8033

Ethernet2 portaspara trilho DIN

Adaptador de rede EtherCATO adaptador de rede DN8033 suporta o protocolo EtherCAT padrão, com Ethernet suportando uma velocidade de comunicação de 100Mbit/s. O módulo suporta até 32 módulos de extensão IO, com uma entrada máxima de dados de processo de 1024 bytes e uma saída máxima de 1024 bytes, permitindo uma seleção flexível de módulos IO a emparelhar com o adaptador.O módulo suporta a função de configuração do mestre SDO e pode ser configurado pelo software do mestre EtherCAT. Dispõe de um barramento de placa posterior redundante de alta velocidade, com um ciclo de atualização de carga total de 0,6 ms. Instalação em duas fases para maior comodidade, terminais de guia de luz de mola de disposição escalonada e terminais encaixáveis para facilitar a manutenção e a substituição. Diâmetro da cablagem: 0,2 mm² (AWG 24) ~ 1,5 mm² (AWG 16). O bus interno, a alimentação do sistema e a alimentação de campo estão completamente isolados para evitar que os sinais do equipamento de campo interfiram com as comunicações internas do módulo.O ecrã OLED permite a visualização de parâmetros relacionados com o módulo e a aquisição de informações importantes sem software.Parâmetros técnicosParâmetros geraisConsumo do módulo112mA@24VDCPotência do sistema19,2~28,8VDC (Nominal: 24VDC)Proteção anti-inversão: suporteCorrente de alimentação do barramento internoMáx. 2A@5VDCPotência de campo19.2~28.8VDC (Nominal: 24VDC)Corrente de potência de campoMáx. DC 8Diâmetro da cablagemMín. 0.2mm² (AWG24)Max. 1.5mm² (AWG16)Terminal PluggableSupportThe Maximum Number of Expansion Modules32Diagnosis FunctionCommunication diagnostics, extended module status diagnosticsBackplane BusDedicação de barramento duploInstalação35mm DIN-RailDimension119*83*80mmProduct CertificationCE CertificationCommunication ParametersProtocolEtherCAT slavePort2*RJ45Line LengthMaximum 100m (segment length) between 2 sitesTransmission Speed100 MbpsMaximum Number of Input/Output BytesInput: 1024 BytesOutput: 1024 BytesSite Alias SettingsConfiguração do interrutor de discagem ou configuração de softwareParâmetros do AmbienteInstalação Horizontal Temperatura de Operação-35℃~60℃Instalação Vertical Temperatura de Operação-35℃~50℃Temperatura de Armazenamento-40℃~85℃Umidade do Ambiente5%~95%RH (Sem condensação)Altitude de Instalação<2000mGrau de PoluiçãoⅡGrau de ProteçãoIP20Propriedades MecânicasCumprir com IEC60068-2-6, IEC6008-2-27Resistência de isolamentoEm conformidade com IEC61131-2Desempenho EMCEm conformidade com IEC61131-2, IEC61000-4ESD: Descarga de contacto ±6kV, descarga de ar ±8kV, nível de desempenho A;SURGE: modo comum ±2kV, modo diferencial ±1kV, nível de desempenho A;EFT: ±2kV, nível de desempenho AKey Caraterísticas / Especificações técnicasSuporta protocolo EtherCAT padrão, Ethernet de 100Mbit/sAté 32 módulos IO de extensãoMáximo de dados de processo de entrada/saída: 1024 bytes cadaConfiguração do mestre SDO via software mestre EtherCATBus de backplane redundante de alta velocidade, ciclo de atualização de 0,6msInstalação de dois estágios, terminais conectáveis, diâmetro da fiação 0,2 mm²-1,5 mm²Isolamento completo entre o barramento interno / energia do sistema e a energia de campoDiagnóstico de comunicação e módulo com indicadores de statusTela LED para visualização de parâmetrosCertificado CE, proteção IP20, operação de -35 ℃ ~ 60 ℃
