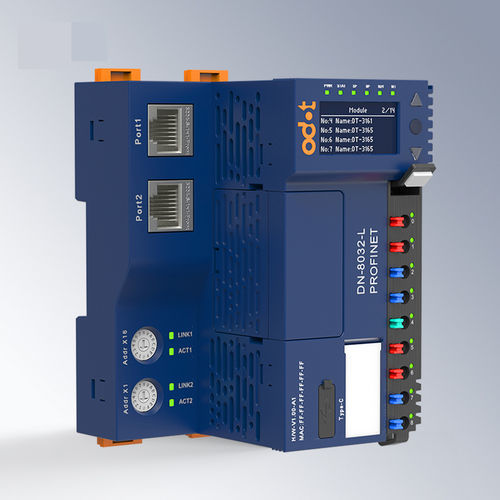

Módulo de comunicação ProfiNet DN-8032-L

2 portasremotopara trilho DIN

Adaptador de Rede PROFINET - O adaptador de rede DN8032-L suporta o protocolo padrão PROFINET IO Device e possui função de cascata de comutador de porta dupla de rede. - O módulo suporta até 32 módulos IO de expansão. A entrada máxima de dados de processo é de 1440 bytes (cada submódulo é de 1 byte e está associado ao estado dos dados de entrada), e a saída máxima é de 1440 bytes (cada submódulo é de 1 byte e está associado ao estado dos dados de saída). Seleção flexível de módulos IO para emparelhar com o adaptador. - O módulo não suporta redundância de mídia MRP e rede de anel redundante, mas suporta o modo de comunicação em tempo real RT. O período mínimo de comunicação em tempo real RT é de 1ms. - O módulo possui um barramento de backplane redundante de alta velocidade, com um ciclo de atualização de carga total de 0,6ms. - Instalação em duas etapas para conveniência, terminais de guia de luz de mola em disposição escalonada, e terminais plugáveis para fácil manutenção e substituição. Diâmetro de fiação: 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16). - O barramento interno e a alimentação do sistema são completamente isolados da alimentação de campo, evitando que os sinais dos equipamentos de campo interfiram nas comunicações internas do módulo. - Suporta diagnósticos de comunicação e funções de diagnóstico de módulo estendidas, com luzes indicadoras para o status de operação e o status de comunicação. - A tela OLED permite visualizar parâmetros relacionados ao módulo e adquirir informações importantes sem software. Parâmetros Técnicos Parâmetro Geral - Consumo de Corrente: 107mA@24VDC - Alimentação do Sistema: 19,2~28,8VDC (Nominal: 24VDC) - Proteção contra inversão: suporte - Corrente de Alimentação do Barramento Interno: Máx. 2A@5VDC - Alimentação de Campo: 19,2~28,8VDC (Nominal: 24VDC) - Corrente de Alimentação de Campo: Máx. DC 8A - Diâmetro de Fiação: Mín. 0,2mm² (AWG24), Máx. 1,5mm² (AWG16) - Terminal Plugável: Suporte - Número Máximo de Módulos de Expansão: 32 - Função de Diagnóstico: Diagnósticos de comunicação, diagnósticos de status de módulo estendidos - Barramento de Backplane: Redundância de barramento duplo - Instalação: Trilho DIN de 35mm - Dimensão: 119*83*80mm - Certificação do Produto: Certificação CE Parâmetros de Comunicação - Protocolo: PROFINET IO Device - Entrada: 1440 bytes - Saída: 1440 bytes - Velocidade de Transmissão: 10/100 Mbit/s - RT: Suporte, período mínimo de comunicação em tempo real RT é de 1ms - IRT: Não suportado - MRP: Não suportado - MRPD: Não suportado - Configuração do Nome do Dispositivo: Interruptor DIP ou configuração de software Parâmetros Ambientais - Temperatura de Operação em Instalação Horizontal: -35℃~60℃ - Temperatura de Operação em Instalação Vertical: -35℃~50℃ - Temperatura de Armazenamento: -40℃~85℃ - Umidade Ambiental: 5%~95%RH (Sem condensação) - Altitude de Instalação: <2000m - Grau de Poluição: Ⅱ - Grau de Proteção: IP20 - Propriedades Mecânicas: Cumpre com IEC60068-2-6, IEC6008-2-27 - Resistência de Isolamento: Cumpre com IEC61131-2 - Desempenho EMC: Cumpre com IEC61131-2, IEC61000-4 - ESD: Descarga por contato ±6kV, Descarga por ar ±8kV, Nível de desempenho A - SURGE: Modo comum ±2kV, Modo diferencial ±1kV, Nível de desempenho A - EFT: ±2kV, Nível de desempenho A Características Principais / Especificações Técnicas - Suporta o protocolo padrão PROFINET IO Device - Função de cascata de comutador de porta dupla de rede - Expansão até 32 módulos IO - Dados de processo de entrada/saída máx.: 1440 bytes - Não suporta MRP/IRT/MRPD - Suporta comunicação em tempo real RT (mín. 1ms) - Barramento de backplane redundante de alta velocidade (ciclo de atualização 0,6ms) - Terminais plugáveis, diâmetro de fiação 0,2mm²–1,5mm² - Isolamento completo entre barramento interno/alimentação do sistema e alimentação de campo - Diagnósticos de comunicação e módulo, display OLED - Certificado CE, proteção IP20 - Temperatura de operação: -35℃ a 60℃ (horizontal), -35℃ a 50℃ (vertical) - Temperatura de armazenamento: -40℃ a 85℃ - Umidade: 5%–95% RH (sem condensação) - Altitude de instalação: <2000m - Dimensões: 119*83*80mm
