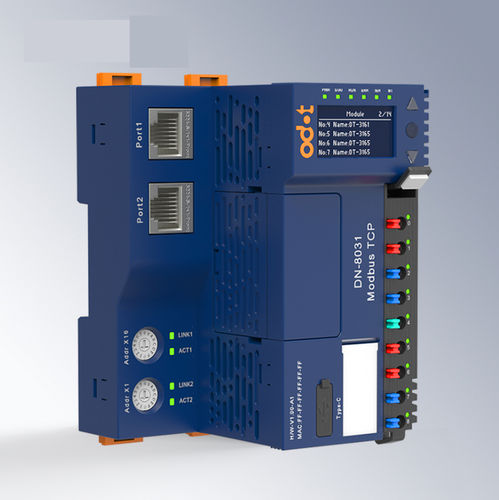

Módulo de comunicação Modbus TCP DN-8031

RJ452 portaspara transmissão de dados

Adaptador de Rede Modbus TCP Características do Módulo - O adaptador de rede DN8031 suporta o protocolo padrão do servidor Modbus TCP, a função de cascata de comutador de porta de rede dupla e o acesso simultâneo por até 10 clientes. - Suporta até 32 módulos IO em extensão; a soma dos dados de processo de entrada e saída é de até 8192 bytes; seleção flexível de módulos IO para emparelhar com o adaptador. - Suporta os códigos de função Modbus 01/02/03/04/05/06/15/16/23 e a função de watchdog Modbus. - Barramento de fundo redundante de alta velocidade; o ciclo de atualização de carga completa é de 0,6 ms. - Instalação em duas etapas para conveniência; terminais de guia de luz de mola em disposição escalonada; terminais plugáveis para fácil manutenção e substituição; diâmetro de fiação: 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16). - O barramento interno, a alimentação do sistema e a alimentação de campo são completamente isolados para evitar que os sinais dos equipamentos de campo interfiram nas comunicações internas do módulo. - Suporta diagnósticos de comunicação, função de diagnóstico de módulo estendido, com luzes indicadoras para o estado de operação e comunicação. - Tela OLED para visualização de parâmetros do módulo e aquisição de informações importantes sem software. Parâmetros Técnicos Parâmetros Gerais - Consumo do Módulo: 78mA@24VDC - Alimentação do Sistema: 19,2~28,8VDC (Nominal: 24VDC) - Proteção contra inversão: suporte - Corrente de Alimentação do Barramento Interno: Máx. 2A@5VDC - Alimentação de Campo: 19,2~28,8VDC (Nominal: 24VDC) - Corrente de Alimentação de Campo: Máx. DC 8A - Diâmetro de Fiação: Mín. 0,2mm² (AWG24), Máx. 1,5mm² (AWG16) - Terminal Plugável: Suporte - Número Máximo de Módulos de Expansão: 32 - Função de Diagnóstico: Diagnósticos de comunicação, diagnósticos de estado de módulo estendido - Barramento de Fundo: Redundância de barramento duplo - Instalação: Trilho DIN de 35mm - Dimensão: 119*83*80mm - Certificação do Produto: Certificação CE Parâmetros de Comunicação - Protocolo: Servidor Modbus TCP - Interface: 2*RJ45, capacidades de comutação integradas - Comprimento da Linha: Máximo 100m (comprimento do segmento) entre 2 locais - Velocidade de Transmissão: 10/100 Mbit/s, full-duplex - Negociação Automática: Suporte - MDI/MDIX Automático: Suporte - Número Máximo de Bytes de Entrada/Saída: Entrada: 8192 Bytes, Saída: 8192 Bytes - Modo de Redundância: Não suportado - Número Máximo de Conexões de Cliente: 10 - Manutenção Temporizada TCP: Suporte - Watchdog Modbus: Suporte - Código de Função Modbus: 01/02/03/04/05/06/15/16/23 - Configuração de Endereço IP: Interruptor de discagem ou software IO Config - Endereço IP Padrão: 192.168.1.100 Parâmetros Ambientais - Temperatura de Operação em Instalação Horizontal: -35℃~60℃ - Temperatura de Operação em Instalação Vertical: -35℃~50℃ - Temperatura de Armazenamento: -40℃~85℃ - Umidade Ambiental: 5%~95%RH (Sem condensação) - Altitude de Instalação: <2000m - Grau de Poluição: Ⅱ - Grau de Proteção: IP20 - Propriedades Mecânicas: Cumpre com IEC60068-2-6, IEC6008-2-27 - Resistência ao Isolamento: Cumpre com IEC61131-2 - Desempenho EMC: Cumpre com IEC61131-2, IEC61000-4 - ESD: Descarga por contato ±6kV, Descarga por ar ±8kV, Nível de desempenho A - SURGE: Modo comum ±2kV, Modo diferencial ±1kV, Nível de desempenho A - EFT: ±2kV, Nível de desempenho A Características Principais / Especificações Técnicas - Suporta o protocolo do servidor Modbus TCP - Cascata de comutador de porta de rede dupla - Até 10 conexões de cliente simultâneas - Suporta até 32 módulos IO - 8192 bytes máx de dados de entrada/saída - Suporta os códigos de função Modbus 01/02/03/04/05/06/15/16/23 - Barramento de fundo redundante de alta velocidade (ciclo de atualização de 0,6 ms) - Terminais plugáveis, diâmetro de fiação de 0,2mm² a 1,5mm² - Isolamento completo entre o barramento interno, a alimentação do sistema e a alimentação de campo - Diagnósticos de comunicação e módulo com luzes indicadoras - Tela OLED para visualização de parâmetros - Certificado CE - Temperatura de operação: -35℃ a 60℃ (horizontal), -35℃ a 50℃ (vertical) - Temperatura de armazenamento: -40℃ a 85℃ - Grau de proteção: IP20
