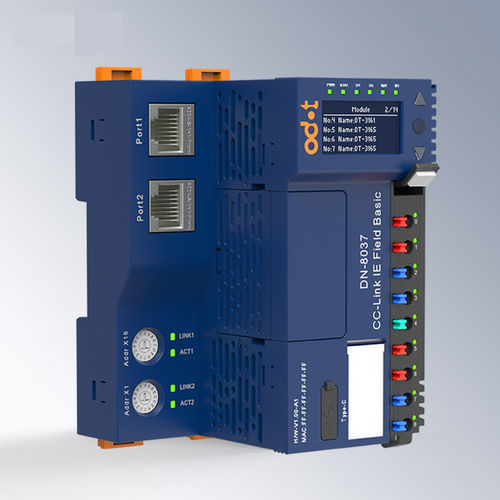

Módulo de comunicação CC-Link DN-8037

EthernetRJ452 portas

Adaptador de Rede CC-Link IE Field Basic - O módulo DN-8037 suporta o protocolo padrão CC-Link IE Field Basic e possui funcionalidade de cascata de comutador de porta dupla de rede. - Suporta até 32 módulos IO de extensão; capacidade RX/RY até 1024 (cada estação 64 bits), capacidade RWr/RWw até 512 palavras (cada estação 32 palavras); seleção flexível de módulos IO para emparelhar com o adaptador. - Suporta estação de equipamento remoto, até 16 estações, com distância de transmissão de até 100m. - Barramento de backplane redundante de alta velocidade; o ciclo de atualização de carga completa é de 0,6 ms. - Instalação em duas etapas para conveniência; terminais de guia de luz de mola dispostos em forma escalonada; terminal plugável para fácil manutenção e substituição; diâmetro de fiação: 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16). - O barramento interno, a alimentação do sistema e a alimentação de campo são completamente isolados para evitar que os sinais dos equipamentos de campo interfiram nas comunicações internas do módulo. - Suporta diagnósticos de comunicação e funções de diagnóstico de módulo estendidas, com luzes indicadoras para o estado de operação e comunicação. - A tela OLED permite visualizar os parâmetros relacionados ao módulo e adquirir informações importantes sem software. Parâmetros Técnicos Parâmetro Geral - Consumo de Corrente: 93mA@24VDC - Alimentação do Sistema: 19,2~28,8VDC (Nominal: 24VDC) Proteção contra inversão: suporte - Corrente de Alimentação do Barramento Interno: Máx. 2A@5VDC - Alimentação de Campo: 19,2~28,8VDC (Nominal: 24VDC) - Corrente de Alimentação de Campo: Máx. DC 8A - Diâmetro de Fiação: Mín. 0,2mm² (AWG24) Máx. 1,5mm² (AWG16) - Terminal Plugável: Suporte - Número Máximo de Módulos de Expansão: 32 - Função de Diagnóstico: Diagnósticos de comunicação, diagnósticos de status de módulo estendidos - Barramento de Backplane: Redundância de barramento duplo - Instalação: Trilho DIN de 35mm - Dimensão: 119*83*80mm - Certificação do Produto: Certificação CE Parâmetros de Comunicação - Protocolo: CC-Link IE Field Basic - Interface: 2*RJ45, capacidades de comutação integradas - Comprimento da Linha: Máximo 100m (comprimento do segmento) entre 2 locais - Velocidade de Transmissão: 100 Mbps, full-duplex - RX/RY: Máx. 1024 Bits - RWr/RWw: Máx. 512 Palavras - Tipo de Estação: Estação de equipamento remoto - Número de Estações Lógicas Ocupadas: 1~16 - Configurações de Alias de Site: Configuração por interruptor DIP ou software - Função de Diagnóstico: Diagnósticos de comunicação, diagnósticos de status de módulo estendidos - Endereço IP Padrão: 192.168.3.100 Parâmetros Ambientais - Temperatura de Operação em Instalação Horizontal: -35°C ~ 60°C - Temperatura de Operação em Instalação Vertical: -35°C ~ 50°C - Temperatura de Armazenamento: -40°C ~ 85°C - Umidade do Ambiente: 5%~95%RH (Sem condensação) - Altitude de Instalação: <2000m - Grau de Poluição: Ⅱ - Grau de Proteção: IP20 - Propriedades Mecânicas: Cumpre com IEC60068-2-6, IEC6008-2-27 - Resistência de Isolamento: Cumpre com IEC61131-2 - Desempenho EMC: Cumpre com IEC61131-2, IEC61000-4 (ESD: Descarga por contato ±6kV, Descarga por ar ±8kV, Nível de desempenho A; SURGE: Modo comum ±2kV, Modo diferencial ±1kV, Nível de desempenho A; EFT: ±2kV, Nível de desempenho A) Características Principais / Especificações Técnicas: - Suporta o protocolo CC-Link IE Field Basic - Cascata de comutador de porta dupla de rede - Até 32 módulos IO de extensão - RX/RY: até 1024 bits; RWr/RWw: até 512 palavras - Estação de equipamento remoto: até 16 estações, transmissão de 100m - Barramento de backplane redundante de alta velocidade, ciclo de atualização de 0,6 ms - Terminais plugáveis, diâmetro de fiação 0,2mm²–1,5mm² - Isolamento completo entre barramento interno, alimentação do sistema e alimentação de campo - Diagnósticos de comunicação e módulo, luzes indicadoras - Tela OLED para visualização de parâmetros - Certificação CE - Temperatura de operação: -35°C a 60°C (horizontal), -35°C a 50°C (vertical) - Grau de proteção: IP20 - Instalação: Trilho DIN de 35mm - Dimensões: 119*83*80mm
