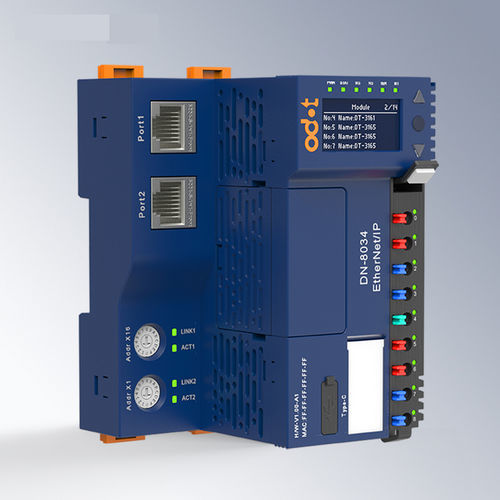

Módulo de comunicação Ethernet/IP DN-8034

RJ452 portaspara trilho DIN

Adaptador de Rede EtherNet/IP Características do Módulo - O adaptador de rede DN8034 suporta o protocolo padrão EtherNet/IP e a função de cascata de comutador de porta de rede dupla. - O módulo suporta até 32 módulos IO de extensão, com uma entrada máxima de dados de processo de 1024 bytes e uma saída máxima de 1024 bytes, permitindo uma seleção flexível de módulos IO para emparelhar com o adaptador. - Barramento de backplane redundante de alta velocidade, com um ciclo de atualização de carga completa de 0,6 ms. - Instalação em duas etapas para conveniência, terminais de guia de luz de mola dispostos de forma escalonada e terminais plugáveis para fácil manutenção e substituição. Diâmetro de fiação: 0,2mm² (AWG 24) ~ 1,5mm² (AWG 16). - O barramento interno e a alimentação do sistema são completamente isolados da alimentação de campo, impedindo que os sinais dos equipamentos de campo interfiram nas comunicações internas do módulo. - Suporta diagnósticos de comunicação, função de diagnóstico de estado do módulo estendido, com luzes indicadoras para o estado de operação e o estado de comunicação. - A tela OLED permite visualizar os parâmetros relacionados ao módulo e adquirir informações importantes sem software. Parâmetros Técnicos Parâmetro Geral - Consumo de Corrente: 104mA@24VDC - Alimentação do Sistema: 19,2~28,8VDC (Nominal: 24VDC) Proteção contra inversão: suporte - Corrente de Fornecimento do Barramento Interno: Máx. 2A@5VDC - Alimentação de Campo: 19,2~28,8VDC (Nominal: 24VDC) - Corrente de Alimentação de Campo: Máx. DC 8A - Diâmetro de Fiação: Mín. 0,2mm² (AWG24), Máx. 1,5mm² (AWG16) - Terminal Plugável: Suporte - Número Máximo de Módulos de Expansão: 32 - Função de Diagnóstico: Diagnósticos de comunicação, diagnósticos de estado do módulo estendido - Barramento de Backplane: Redundância de barramento duplo - Instalação: Trilho DIN de 35mm - Dimensão: 119*83*80mm - Certificação do Produto: Certificação CE Parâmetros de Comunicação - Protocolo: Escravo EtherNet/IP - Interface: 2*RJ45, capacidades de comutação integradas - Comprimento da Linha: Máximo 100m (comprimento do segmento) entre 2 locais - Velocidade de Transmissão: 10/100 Mbps, full-duplex - Número Máximo de Bytes de Entrada/Saída: Entrada: 1024 Bytes, Saída: 1024 Bytes - Configuração de Endereço IP: Interruptor de discagem ou software IO Config - Endereço IP Padrão: 192.168.1.200 Parâmetros Ambientais - Temperatura de Operação em Instalação Horizontal: -35℃~60℃ - Temperatura de Operação em Instalação Vertical: -35℃~50℃ - Temperatura de Armazenamento: -40℃~85℃ - Umidade Ambiental: 5%~95%RH (Sem condensação) - Altitude de Instalação: <2000m - Grau de Poluição: Ⅱ - Grau de Proteção: IP20 - Propriedades Mecânicas: Cumpre com IEC60068-2-6, IEC6008-2-27 - Resistência de Isolamento: Cumpre com IEC61131-2 - Desempenho EMC: Cumpre com IEC61131-2, IEC61000-4 (ESD: Descarga por contato ±6kV, Descarga por ar ±8kV, Nível de desempenho A; SURGE: Modo comum ±2kV, Modo diferencial ±1kV, Nível de desempenho A; EFT: ±2kV, Nível de desempenho A) Especificações Principais - Suporta até 32 módulos IO de extensão - Dados de processo de entrada/saída máx.: 1024 bytes cada - Barramento de backplane redundante de alta velocidade (ciclo de atualização de 0,6 ms) - Portas RJ45 duplas com comutador integrado - Montagem em trilho DIN (35mm) - Temperatura de operação: -35℃ a 60℃ (horizontal), -35℃ a 50℃ (vertical) - Certificado CE, proteção IP20
