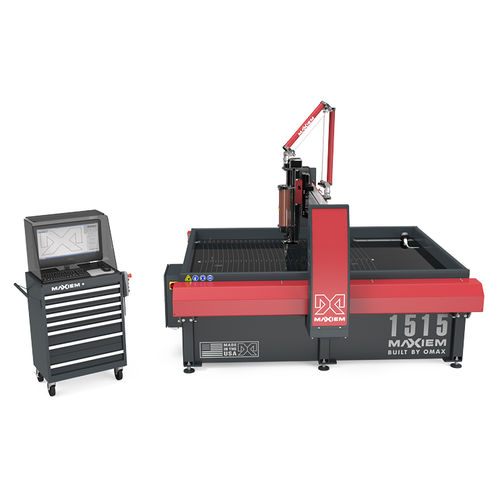

Máquina de corte com jato de água abrasivo MAXIEM 1515X

para metaispara plásticospara vidro

Visão geral
O MAXIEM 1515X é um jato de água abrasivo que combina desempenho completo de corte por água com um espaço ocupado reduzido. Indicado para espaços de produção limitados e prototipagem rápida. O sistema inclui bomba e software IntelliMAX Premium.

Destaques

• Área de corte: 5' 2" x 5' 2" (1.57 m x 1.57 m)
• Precisão posicional linear: ±0.003" (±0.076 mm)
• Repetibilidade: ±0.001" (±0.025 mm)

Recursos padrão

• Software OMAX IntelliMAX Premium
• Controlador tudo-em-um com ecrã de 23"
• Transmissão por tração IntelliTRAX com coberturas de aço revestidas
• Eixo Z motorizado programável com bocal OMAX MAXJET 5i
• IntelliVISOR Mobile para monitoramento, notificações e pausa remota (iOS, Android)

Vantagens OMAX

• Sem regiões afetadas por calor nem tensões mecânicas durante o corte
• Fabrica uma ampla gama de materiais e espessuras (metais, compósitos, vidro, plásticos)
• Sem trocas de ferramenta e fixação mínima reduzem o tempo de setup

Serviço e treinamento

• 1 ano de treinamento gratuito
• 1 ano de atualizações de software gratuitas
• Garantia limitada de 1 ano / 2000 horas
• 1 dia de treinamento no local na instalação

Dimensões e especificações
Área ocupada (com bomba e controlador): 13' 3" x 12' 5" (4.04 m x 3.78 m)
Altura (com tubulação): 10' 6" (3.20 m)
Peso operacional: 14,114 lb (6402 kg)
Tamanho da mesa: 7' 4" x 5' 8" (2.24 m x 1.73 m)
Curso de corte X-Y: 5' 2" x 5' 2" (1.57 m x 1.57 m)
Curso do eixo Z (motorizado): 12" (304 mm)

Informações da bomba

• Operação contínua a 50.000 psi para maior velocidade de processamento
• Projeto confiável: mais de 500 horas de corte entre manutenções (dependendo da configuração)
• Tecnologia avançada de bomba reduz custos operacionais e aumenta a vida útil

Acessórios (seleção)

• Seguimento de terreno com detecção de colisão
• Localizador de feições a laser
• OMAX Drill Head para perfuração de compósitos/laminados
• Assistência a vácuo para materiais frágeis
• Sistemas de fornecimento de abrasivo a granel e remoção de sólidos com velocidade variável
• Chiller, filtro laminar, osmose reversa e opções de reciclagem de água
• Cabeça de corte multi-eixo VersaJET (0–60°)

Observações
O sistema inclui bomba e software IntelliMAX Premium. Acessórios podem reduzir o curso. As especificações de precisão são medidas a 72°F (22°C).

Especificações técnicas

• Modelo: MAXIEM 1515X
• Fabricante: OMAX
• Área de corte (X-Y): 5' 2" x 5' 2" (1.57 m x 1.57 m)
• Curso do eixo Z (motorizado): 12" (304 mm)
• Tamanho da mesa: 7' 4" x 5' 8" (2.24 m x 1.73 m)
• Área ocupada (com bomba e controlador): 13' 3" x 12' 5" (4.04 m x 3.78 m)
• Peso operacional: 14,114 lb (6402 kg)
• Carga máxima suportada: 300 lbs/sq ft (1,465 kg/sq m)
• Elétrico: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Pressão nominal da bomba: 50,000 psi (configurações disponíveis)
• Velocidade: até 500 in/min (12.7 m/min)
• Precisão posicional linear: ±0.003" (±0.076 mm)
• Repetibilidade: ±0.001" (±0.025 mm)
