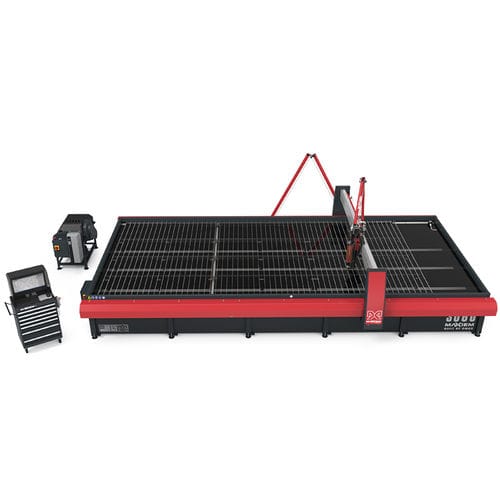

Máquina de corte a jato de água MAXIEM 3060X

com jato de água abrasivopara metaispara plásticos

Visão geral
O MAXIEM 3060X é um sistema de corte por jato de água abrasivo de grande formato, projetado para peças complexas e produção em alta escala. Combina uma ampla área de corte X‑Y com capacidades multi‑eixo e eixo Z motorizado.

Especificações principais

• Envelope de corte (X‑Y): 20' 6" x 10' 2" (6,24 m x 3,09 m)
• Precisão posicional linear: ±0,003" (±0,076 mm)
• Repetibilidade: ±0,001" (±0,025 mm)
• Curso do eixo Z (motorizado): 12" (304 mm)
• Tamanho da mesa: 22' 9" x 10' 8" (6,93 m x 3,25 m)
• Sistema inclui bomba e software IntelliMAX

Recursos padrão

• Controlado pelo software OMAX IntelliMAX Premium
• Controlador tudo‑em‑um com ecrã de 23"
• IntelliTRAX traction drive dentro das vigas X‑Y, coberto por capas de aço
• Eixo Z motorizado programável com bocal de precisão OMAX MAXJET 5i
• Instalação hidráulica rígida em estilo tesoura
• IntelliVISOR Mobile para monitorização e pausa/alertas remotas (iOS/Android)

Benefícios

• Sem zonas afetadas pelo calor nem tensões mecânicas
• Usinagem de ampla gama de materiais e espessuras: metais, compósitos, vidro e plásticos
• Sem troca de ferramenta e com fixação mínima para reduzir tempos de preparação

Serviço & Treinamento

• 1 ano de treinamento gratuito
• 1 ano de atualizações de software gratuitas
• Garantia limitada de 1 ano / 2.000 horas
• 1 dia de treinamento no local na instalação

Dimensões & Especificações da máquina
Área ocupada (com bomba & controlador): 28' 6" x 16' 6" (8,69 m x 5,03 m)
Altura (plomeria tipo tesoura): 8' 10" (2,69 m)
Peso operacional: 70,105 lb (31,799 kg)
Peso (tanque vazio): 26,000 lb (11,793 kg)
Curso X‑Y: 20' 6" x 10' 2" (6,24 m x 3,09 m)
Curso Z (motorizado): 12" (304 mm)
Tamanho da mesa: 22' 9" x 10' 8" (6,93 m x 3,25 m)

Informações da bomba
Operação contínua a 50.000 psi para maior produtividade; design confiável com intervalos de manutenção prolongados para reduzir custos operacionais.

• Orifícios e vazões recomendados conforme a configuração da bomba
• Múltiplas configurações de bomba disponíveis (ex.: 20 HP / 30 HP / 40 HP)

Vídeos (disponíveis)

• MAXIEM Deep Dive
• MAXIEM Waterjet
• Meet the MAXIEM

Acessórios (selecionados)

• Acessórios do eixo Z: Collision Sensing Terrain Follower, Laser Feature Finder, OMAX Drill Head, Terrain Follower, Vacuum Assist
• Melhorias do tanque: Bulk Abrasive Delivery System, Variable Speed Solid Removal System, Water Level Control, Clog Sensor
• Tratamento de água: Chiller System, Laminar Filter, Reverse Osmosis System, Water Recycling System
• Multi‑Eixo: VersaJET para chanframento e corte 3D até 60°

Especificações técnicas

• Modelo: MAXIEM 3060X
• Marca: OMAX
• Tecnologia: jato de água abrasivo (jetmachining center)
• Envelope de corte (X‑Y): 20' 6" x 10' 2" (6,24 m x 3,09 m)
• Tamanho da mesa: 22' 9" x 10' 8" (6,93 m x 3,25 m)
• Curso Z (motorizado): 12" (304 mm)
• Precisão posicional linear: ±0,003" (±0,076 mm)
• Repetibilidade: ±0,001" (±0,025 mm)
• Velocidade máx.: 500 in/min (12.700 mm/min)
• Peso operacional: 70,105 lb (31,799 kg)
• Peso tanque vazio: 26,000 lb (11,793 kg)
• Carga máxima suportada: 300 lbs/sq ft (1,465 kg/sq m)
• Alimentação elétrica: 3‑Phase, 380–480 VAC ±10%, 50–60 Hz
• Pressão padrão da bomba: 50.000 psi (configurável)
• Inclui: bomba (configurável) e software IntelliMAX Premium
