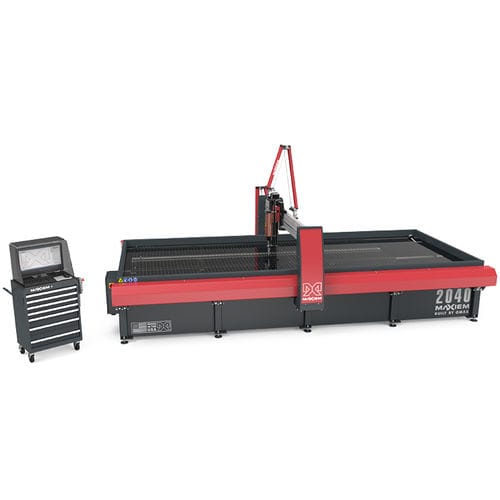

Máquina de corte a jato de água MAXIEM 2040X

com jato de água abrasivopara metaispara plásticos

Visão geral
O MAXIEM 2040X é um sistema de corte por jato de água abrasivo concebido para o processamento de chapas inteiras e altos rendimentos industriais, com curso de corte alargado. O sistema inclui bomba e software.

Destaques

• Área de corte: 4,21 m x 2,00 m
• Precisão posicional linear: ±0,076 mm
• Repetibilidade: ±0,025 mm
• Sistema inclui bomba e software de controlo

Características padrão

• Software OMAX IntelliMAX Premium com funções avançadas de nesting e controlo de movimento
• Controlador tudo‑em‑um com ecrã de 23 polegadas
• Transmissão de tração IntelliTRAX selada dentro das vigas X‑Y
• Eixo Z motorizado programável com bico de precisão OMAX MAXJET 5i
• Canalização rígida estilo tesoura
• IntelliVISOR Mobile para monitorização da máquina e notificações remotas (iOS/Android)

Vantagens OMAX

• Sem zonas afetadas pelo calor nem tensões mecânicas nas peças
• Capaz de cortar metais, compósitos, vidro, plásticos e outros materiais
• Sem troca de ferramentas e com fixação mínima, reduz os tempos de preparação

Serviço & Formação

• 1 ano de formação gratuita
• 1 ano de atualizações de software gratuitas
• Garantia limitada de 1 ano / 2000 horas
• 1 dia de formação no local na instalação

Informações da bomba (resumo)
Funcionamento contínuo a 50.000 psi (≈3447 bar) para acelerar o processamento de peças. Projeto de bomba confiável que prolonga a vida útil e reduz custos operacionais.

Configurações de bomba / dados típicos (resumo)
Exemplos de potência do motor — MAXIEM 40 HP: 30 kW; MAXIEM 30 HP: 22 kW; MAXIEM 20 HP: 15 kW; DynaMAX 330: 22 kW. Potência MAX jet — exemplos: 25 kW, 19 kW, 12,5 kW. Pressão de saída típica: 50.000 psi; algumas bombas configuráveis para pressões superiores. Exemplos de orifício e caudal recomendados: 0,41 mm / 4,13 lpm; 0,36 mm / 3,18 lpm; 0,28 mm / 1,97 lpm.

Dimensões & especificações (máquina)

• Área ocupada (com bomba e controlador): 6,63 m x 3,94 m
• Altura (com tubagem tipo tesoura): 2,69 m
• Peso em operação: 12.829 kg
• Peso (tanque vazio): 3.856 kg
• Percurso X‑Y: 4,21 m x 2,00 m
• Percurso Z (motorizado): 304 mm
• Tamanho da mesa: 4,90 m x 2,13 m

Especificações do modelo (adicionais)

• Ripas de suporte: aço galvanizado 102 mm x 2 mm
• Carga máxima suportada: 1.465 kg/m²
• Requisitos elétricos: 3‑fase, 380–480 VAC ±10%, 50–60 Hz
• Nível de ruído: < 80 dBA a 1 m (corte submerso)
• Velocidade máxima: 12,70 m/min

Acessórios (selecionados)

• Opções eixo Z: seguidor de terreno com deteção de colisão, localizador laser de características, cabeça de furação OMAX, seguidor para A‑Jet, assistência por vácuo para perfuração de materiais frágeis/laminados
• Tanque & manuseio de abrasivo: sistemas de alimentação de abrasivo a granel, remoção de sólidos a velocidade variável, controlo do nível de água, sensor de entupimento
• Tratamento de água: chiller, filtro laminar, osmose inversa, sistemas de reciclagem de água
• Corte multieixo: VersaJet para chanfrados 0–60° e formas 3D complexas

Notas
Os acessórios podem reduzir o curso disponível. As especificações de precisão são fornecidas a 22° C.
