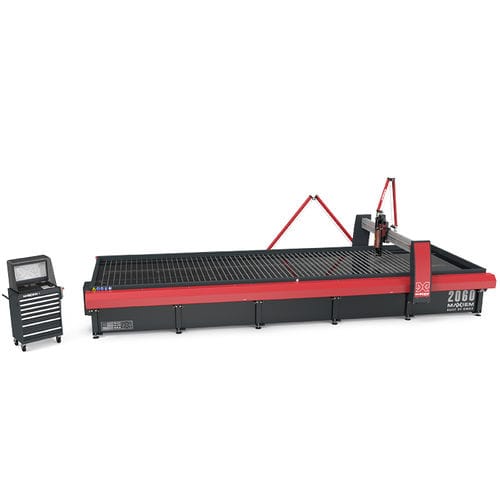

Máquina de corte a jato de água MAXIEM 2060X

com jato de água abrasivopara vidropara compósitos

Visão geral
O MAXIEM 2060X é um sistema de corte por jato de água abrasivo para materiais sobredimensionados e longas séries de produção. Envelope de corte: 20' 6" x 6' 7" (6,24 m x 2,00 m). Precisão de posicionamento linear: ±0.003" (±0,076 mm).

Detalhes principais

• Envelope de corte: 20' 6" x 6' 7" (6,24 m x 2,00 m)
• Precisão de posicionamento linear: ±0.003" (±0,076 mm)
• Repetibilidade: ±0.001" (±0,025 mm)

Características padrão

• Software OMAX IntelliMAX Premium
• Controlador tudo-em-um com ecrã de 23"
• IntelliTRAX traction drive dentro das vigas do eixo X-Y, totalmente coberto
• Eixo Z motorizado programável com bocal OMAX MAXJET 5i
• Plomeria rígida estilo tesoura
• IntelliVISOR Mobile para monitorização da máquina (iOS e Android)

Benefícios OMAX

• Sem zonas afetadas pelo calor nem tensões mecânicas
• Usina metais, compósitos, vidro e plásticos em ampla faixa de espessuras
• Sem trocas de ferramenta e com fixação mínima para reduzir tempos de preparação

Serviço e formação

• 1 ano de formação gratuita
• 1 ano de atualizações de software gratuitas
• Garantia limitada: 1 ano / 2000 horas
• 1 dia de formação presencial na instalação

Dimensões e especificações (resumo)
Área ocupada (com bomba e controlador): 28' 9" x 12' 11" (8,76 m x 3,94 m). Altura (plomeria tipo tesoura): 8' 10" (2,69 m). Peso em operação: 39.553 lb (17.941 kg). Peso do tanque vazio: 10.500 lb (4.763 kg). Curso de corte X-Y: 20' 6" x 6' 7" (6,24 m x 2,00 m). Curso Z (motorizado): 12" (304 mm). Tamanho da mesa: 22' 9" x 7' (6,93 m x 2,13 m). Velocidade típica: até 500 in/min (12,70 m/min).

Especificações do modelo (selecionadas)

• Suportes de material: 4" x 14Ga aço galvanizado (102 mm x 2 mm)
• Carga máxima suportada: 300 lbs/sq ft (1.465 kg/sq meter)
• Elétrico: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Nível de ruído (corte submerso): abaixo de 80 dBA a 1 m

Informações sobre a bomba (resumo)
Operação contínua a 50.000 psi para maior produtividade. Projeto confiável com mais de 500 horas de corte entre manutenções. Tecnologia avançada reduz custos operacionais e aumenta a vida útil da bomba.

Configurações de bomba (selecionadas)

• MAXIEM 40 HP (30 kW) — MAX Jet Power 34 HP (25 kW), 50.000 psi, orifício 0.015" / fluxo 1.09 gpm (0.41 mm / 4.13 lpm)
• MAXIEM 30 HP (22 kW) — MAX Jet Power 25.5 HP (19 kW), 50.000 psi, orifício 0.014" / fluxo 0.84 gpm (0.36 mm / 3.18 lpm)
• MAXIEM 20 HP (15 kW) — MAX Jet Power 17 HP (12.5 kW), 50.000 psi, orifício 0.011" / fluxo 0.52 gpm (0.28 mm / 1.97 lpm)

Acessórios (selecionados)

• Acessórios eixo Z: Collision Sensing Terrain Follower, Laser Feature Finder, OMAX Drill Head, Vacuum Assist
• Melhorias do tanque: Bulk Abrasive Delivery System, Variable Speed Solid Removal System, Water Level Control, Clog Sensor
• Tratamento de água: Chiller, Laminar Filter, Reverse Osmosis, Water Recycling System
• Corte multi-eixos: VersaJET (0–60°)

Especificações técnicas

• Modelo: MAXIEM 2060X
• Envelope de corte (X-Y): 20' 6" x 6' 7" (6,24 m x 2,00 m)
• Tamanho da mesa: 22' 9" x 7' (6,93 m x 2,13 m)
• Área ocupada (com bomba e controlador): 28' 9" x 12' 11" (8,76 m x 3,94 m)
• Altura (plomeria tesoura): 8' 10" (2,69 m)
• Peso em operação: 39.553 lb (17.941 kg)
• Curso Z (motorizado): 12" (304 mm)
• Precisão posicional linear: ±0.003" (±0,076 mm)
• Repetibilidade: ±0.001" (±0,025 mm)
• Carga máxima suportada: 300 lbs/sq ft (1.465 kg/sq meter)
• Pressão típica da bomba: 50.000 psi
