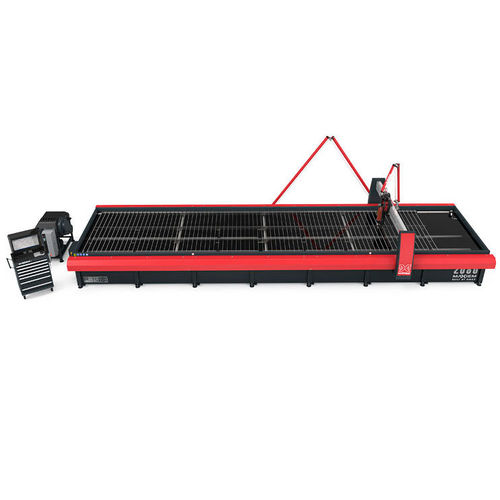

Máquina de corte com jato de água abrasivo MAXIEM 2080

para materiais compósitospara vidropara metais

Visão geral
Sistema abrasivo de corte por jato de água de alta capacidade, projetado para fabricação em grande escala e componentes arquitetônicos. O sistema inclui bomba e software IntelliMAX.

Detalhes introdutórios

• Envelope de corte: 27'10" x 7' (8,48 m x 2,00 m)
• Precisão posicional linear: ±0,003" (±0,076 mm)
• Repetibilidade: ±0,001" (±0,025 mm)

Recursos padrão

• Software IntelliMAX Premium (OMAX)
• Controlador tudo‑em‑um com ecrã de 23"
• Acionamento por tração IntelliTRAX integrado nas vigas X‑Y, encapsulado
• Eixo Z motorizado programável com bocal de precisão OMAX MAXJET 5i
• Canalização rígida estilo tesoura como padrão
• IntelliVISOR Mobile para monitorização da máquina, notificações e pausa remota

Vantagens

• Sem zonas afetadas pelo calor nem tensões mecânicas durante o corte
• Processa uma ampla gama de materiais e espessuras: metais, compósitos, vidro, plásticos
• Sem trocas de ferramenta e com fixação mínima para reduzir o tempo de preparação

Serviço & Treino

• 1 ano de formação gratuita
• 1 ano de atualizações de software
• Garantia limitada de 1 ano / 2000 horas
• 1 dia de formação no local na instalação

Informações sobre a bomba
Operação contínua a 50.000 psi para acelerar o processamento das peças. Design fiável capaz de mais de 500 horas de corte entre ciclos de manutenção (dependendo do modelo). Tecnologia avançada de bomba reduz custos operacionais e aumenta a vida útil.

Dimensões & Especificações (resumo)
Pequena área ocupada (com bomba e controlador): 35'1" x 12'11" (10,69 m x 3,94 m)
Altura (com tubagem tipo tesoura): 10'4" (3,15 m)
Peso em funcionamento: 50.123 lb (22.735 kg)
Peso (tanque vazio): 12.800 lb (5.806 kg)
Deslocamento de corte X‑Y*: 27'2" x 6'7" (8,28 m x 2,00 m)
Deslocamento eixo Z (com Z motorizado): 12" (304 mm)
Tamanho da mesa: 27'10" x 7' (8,48 m x 2,13 m)

Especificações do modelo (selecionadas)

• Listas de suporte de material: aço galvanizado 4" x 14Ga (102 mm x 2 mm)
• Carga máxima suportada: 300 lb/ft² (1.465 kg/m²)
• Requisitos elétricos: 3‑fase, 380–480 VAC ±10%, 50–60 Hz
• Nível de ruído: <80 dBA @1 m (corte submerso)
• Velocidade (máx): 500 in/min (12,70 m/min)
• Precisão posicional linear*: ±0,003" (±0,076 mm)
• Repetibilidade*: ±0,001" (±0,025 mm)

Notas
*Os acessórios podem reduzir o curso. Especificações de precisão a 22°C.
