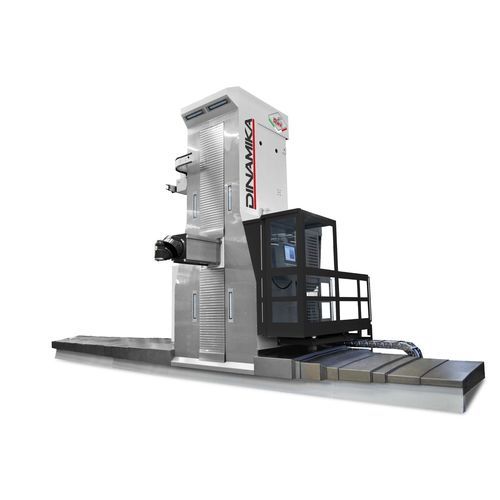

Centro de usinagem de 3 eixos DINAMIKA

de 5 eixosde 6 eixosuniversal

Visão geral do produto
Centro de usinagem com coluna móvel de alta velocidade e elevada dinâmica com estrutura box-in-box, projetado para garantir rigidez estrutural, velocidade e precisão de usinagem. Os eixos vertical e transversal utilizam fusos de esferas de precisão; o eixo longitudinal é acionado por um duplo grupo motorredutor refrigerado a água. Coluna, carro e fuso são largamente dimensionados e nervurados com estruturas simétricas para comportamento constante face a variações térmicas e forças de corte.

Principais características

• Estrutura box-in-box para alta rigidez estrutural
• Coluna móvel (máquina com coluna móvel ao nível do solo)
• Fusos de esferas de precisão nos eixos vertical e transversal
• Duplo grupo motorredutor refrigerado a água para o eixo longitudinal
• Coluna-carro-fuso sobredimensionados, nervurados e simétricos
• Plataforma fechada integrada e desacoplada na coluna para visibilidade do operador e proteção contra cavacos e refrigerante
• Ampla variedade de configurações: cabeçotes de fresagem, cursos, mesas, paletes
• Soluções multitarefa torneio/fresagem: mesas rotativas, mesas basculantes, escoras, cubos de fixação e múltiplas configurações de área de trabalho
• Integração de automação possível
• Termoestabilização da área de trabalho disponível a pedido

Aplicações

• Aeroespacial
• Moldes e matrizes
• Engenharia geral
• Geração de energia
• Automóvel
• Espaço

Cursos dos eixos (exemplos)
Eixo longitudinal: 4.500 ÷ 20.500 mm • 177.17 ÷ 807.09 In
Eixo transversal: 1.600 ÷ 1.800 mm • 62.99 ÷ 70.87 In
Eixo vertical: 2.600 ÷ 4.100 mm • 102.36 ÷ 161.41 In

Avanços
0 ÷ 30.000 mm/1' • 0 ÷ 1.181.10 In/1'

Fuso
Até 60 kW • 1.070 Nm • até 22.000 rpm
Cones de fuso disponíveis: HSK-63A • ISO40 • HSK-100A • ISO50

Multitarefa / Cabeçotes disponíveis (exemplos)
A área de trabalho e a configuração de cabeçotes são altamente personalizáveis. Exemplos de cabeçotes e dados de desempenho incluem:

• TPM — cabeçote reto alongado: binário até 1.120 Nm; potência até 60 kW; rotação até 5.000 rpm; cone ISO50
• TPS — cabeçote angular alongado: binário até 200 Nm; potência até 15 kW; rotação até 4.000 rpm; cone ISO40
• TMT — cabeçote universal com motores de binário: exemplos ~1.120 Nm / potência até 60 kW / rotação até 5.000 rpm; variantes com 280 Nm / 63 kW / rotação até 10.000 rpm; cones ISO50 / HSK-100A
• TWE — cabeçote bi-rotativo com motospindle: binário exemplo 190 Nm; potência até 60 kW; rotação até 18.000 rpm; cones HSK-63A / HSK-100A
• TET — cabeçote universal com posicionamento contínuo e motospindle (diversas combinações binário/potência/rotação)
• Cabeçotes em garfo e outros baseados em motospindle para necessidades multitarefa específicas

Estrutura e estabilidade térmica
O projeto box-in-box e as estruturas nervuradas e simétricas asseguram rigidez e comportamento térmico consistente sob cargas de usinagem. O eixo longitudinal é acionado por um duplo grupo motorredutor refrigerado a água; os eixos vertical e transversal usam fusos de esferas de precisão. Termoestabilização da área de trabalho disponível a pedido.

Área de trabalho e segurança do operador
Plataforma fechada integrada e desacoplada na coluna para minimizar vibrações; fornece boa visibilidade e proteção contra cavacos e refrigerante, garantindo a segurança do operador.

Personalização e automação
Área de trabalho totalmente personalizável (mesas, paletes, dispositivos de fixação); integração de automação suportada.

Especificações técnicas

• Denominação comercial: DINAMIKA
• Tipo de máquina: centro de usinagem com coluna móvel (floor-type moving column)
• Estrutura: box-in-box; coluna-carro-fuso simétricos e nervurados
• Curso longitudinal: 4.500 ÷ 20.500 mm (177.17 ÷ 807.09 In)
• Curso transversal: 1.600 ÷ 1.800 mm (62.99 ÷ 70.87 In)
• Curso vertical: 2.600 ÷ 4.100 mm (102.36 ÷ 161.41 In)
• Avanços: 0 ÷ 30.000 mm/1'
• Fuso (exemplos): até 60 kW • até 22.000 rpm • 1.070 Nm
• Cones de fuso: HSK-63A, ISO40, HSK-100A, ISO50
• Sistemas de acionamento: fusos de esferas de precisão (vertical/transversal), duplo grupo motorredutor refrigerado a água (longitudinal)
• Capacidade multitarefa: soluções torneio/fresagem, múltiplos tipos de cabeçote e motorização (TPM, TPS, TMT, TWE, TET, etc.)
• Automação: suportada
• Opção: termoestabilização da área de trabalho
• Área de trabalho: configurável com mesas rotativas/roto-basculantes, escoras, cubos de fixação e múltiplos layouts
