Centro de usinagem de 3 eixos FORMULA
de 5 eixosde 6 eixosuniversal

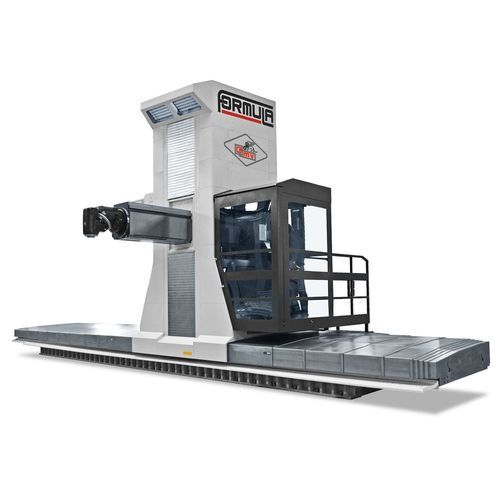

Centro de usinagem de 3 eixos - FORMULA - Parpas - de 5 eixos / de 6 eixos / universal
Centro de usinagem de 3 eixos - FORMULA - Parpas - de 5 eixos / de 6 eixos / universal
Centro de usinagem de 3 eixos - FORMULA - Parpas - de 5 eixos / de 6 eixos / universal - imagem - 2
Centro de usinagem de 3 eixos - FORMULA - Parpas - de 5 eixos / de 6 eixos / universal - imagem - 3
Centro de usinagem de 3 eixos - FORMULA - Parpas - de 5 eixos / de 6 eixos / universal - imagem - 4
Centro de usinagem de 3 eixos - FORMULA - Parpas - de 5 eixos / de 6 eixos / universal - imagem - 5
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos, de 5 eixos, de 6 eixos
Orientação do eixo-árvore
universal
Material usinado
para aço, para alumínio, para liga de alumínio, para liga de titânio, para liga leve, para aço inoxidável, para ferro fundido, para compósitos
Estrutura
de coluna móvel, com mesa giratória inclinável, com mesa rotativa, com mesa giratória inclinada
Cone
HS-A 63, ISO 5, ISO 40, HSK-100-A
Função adicional
de fresagem, de torneamento
Aplicações
para peças de grandes dimensões, para trabalhos pesados, para a indústria automóvel, para a indústria aeroespacial, para moldes, para aeronáutica, para usinagem pesada, para a indústria dos moldes, para a indústria do alumínio, para turbina a gás, para cargas pesadas, para a indústria siderúrgica, para rotores de geradores, para titânio, para a indústria aeronáutica
Outras características
de alta velocidade, de alto desempenho, de alta produtividade, de alta precisão, de alta velocidade de avanço, de alta rigidez, de alta potência
Curso X

MÍN: 4.500 mm
(177,17 in)

MÁX: 20.500 mm
(807,09 in)

Curso Y

1.600 mm
(62,99 in)

Curso Z

MÍN: 2.100 mm
(82,68 in)

MÁX: 3.600 mm
(141,73 in)

Velocidade de rotação

MÍN: 0 rpm
(0 rad.min-1)

MÁX: 22.000 rpm
(138.230 rad.min-1)

Potência

MÍN: 0 kW
(0 hp)

MÁX: 60 kW
(81,58 hp)

Descrição

Visão geral
Centro de usinagem de coluna móvel projetado para alta dinâmica e estabilidade dimensional a longo prazo. FORMULA combina uma estrutura termoestabilizada com a tecnologia exclusiva TTM para garantir movimentos de eixos suaves e precisão constante em usinagens de alta velocidade.

Principais características
  • Estrutura termoestabilizada com termostatização ativa das estruturas para manter a estabilidade dimensional em ciclos prolongados e em ambientes termicamente instáveis.
  • Eixos vertical e transversal equipados com fusos de esferas de recirculação de precisão.
  • Movimento do eixo longitudinal realizado com motor duplo torque.
  • Coluna, carro e bancada dimensionados e nervurados; estruturas simétricas para comportamento constante independentemente das variações de temperatura e das solicitações de usinagem.
  • Plataforma de apoio da peça totalmente personalizável; possibilidade de instalar mesas rotativas, roto-basculantes, dispositivos de fixação, cubos de fixação e configurações com múltiplas zonas de trabalho mediante pedido.
  • Plataforma fechada integrada à coluna e desacoplada para ausência de vibrações, excelente visibilidade da área de trabalho e proteção contra cavacos e fluido de corte.
  • Ampla escolha de cabeçotes e acessórios; possibilidade de configuração multitarefa e soluções de torneamento/fresamento.
  • Opção de paletização.

Aplicações
  • Aeroespacial
  • Engenharia geral
  • Geração de energia
  • Automotivo
  • Fornos e usinagens estruturais de alta precisão

Configurações de fuso e cabeçotes
Fuso: até 60 kW • 1.070 Nm • 22.000 rpm
Cones de fuso disponíveis: HSK-63A • ISO40 • HSK-100A • ISO50

Tipos de cabeçotes / opções multitarefa (seleção)
  • TPM — Cabeçote de extensão de fuso (parâmetros indicativos: torque até 1.120 Nm, potência até 60 kW, velocidade até 5.000 rpm)
  • TUBE — Cabeçote bi-rotativo com fuso-motor (parâmetros indicativos: torque até 190 Nm, potência até 47 kW, velocidade até 18.000 rpm)
  • TWE — Cabeçote em garfo com fuso-motor (parâmetros indicativos: torque até 280 Nm, potência até 63 kW, velocidade até 10.000 rpm)
  • TET — Cabeçote universal contínuo de posicionamento com fuso-motor
  • TMT — Cabeçote universal com motores torque
  • TPS — Cabeçote de ângulo prolongado

Documentação
Brochura disponível mediante solicitação (botão Brochura na página do produto).

Notas técnicas adicionais
Os eixos e componentes mecânicos são dimensionados para garantir rigidez e precisão mesmo em usinagens de alta dinâmica; a coluna, o carro e a bancada são construídos em configuração box-in-box para maior robustez. Ampla gama de acessórios e possibilidades de personalização da superfície de apoio da peça e da configuração de trabalho (múltiplas zonas, paletização, diversos sistemas de fixação).
