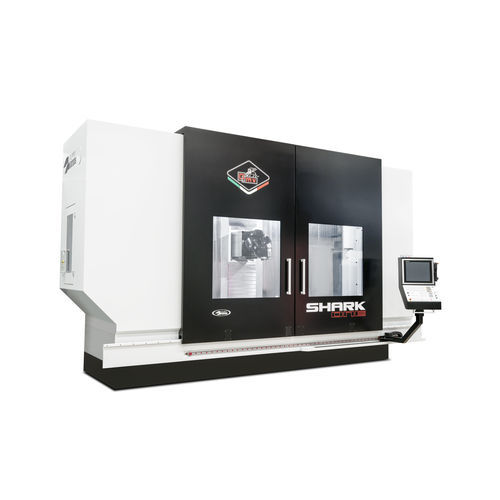

Centro de usinagem de 5 eixos SHARK ONE

universalpara açopara alumínio

Visão geral
SHARK é um centro de usinagem de mesa fixa com coluna móvel em estrutura box-in-box, projetado para garantir rigidez estrutural e elevada acessibilidade. Os eixos vertical e transversal estão equipados com fusos de esferas de precisão; o movimento longitudinal é realizado por um duplo grupo motor-redutor refrigerado a água. Coluna, carro e cabeça são generosamente dimensionados e nervurados; estruturas simétricas asseguram comportamento consistente perante variações térmicas e forças de usinagem. A área de trabalho é totalmente personalizável.

Principais características

• Configuração mesa fixa, coluna móvel com estrutura box-in-box.
• Base e mesa fabricadas como estrutura monobloco.
• Coluna / carro / cabeça com design box-in-box para maior rigidez.
• Eixos vertical e transversal com fusos de esferas de precisão.
• Eixo longitudinal acionado por duplo grupo motor-redutor refrigerado a água.
• Capacidade fresamento/torneamento e possibilidade de integrar mesas rotativas na mesa.
• Design pronto para automação; automação frontal possível e invólucro fechado para contenção de cavacos e fluido de corte.
• Opção de integrar o gabinete do operador diretamente na coluna para melhor visibilidade e segurança.

Aplicações e configurações

• Soluções multitarefa para setores como geração de energia, engenharia geral, moldes e matrizes e aeroespacial.
• Áreas de trabalho personalizáveis: mesas rotativas, divisores, contraponto, cubos de fixação e várias configurações disponíveis sob pedido.

Movimentos da máquina / valores nominais
Eixo longitudinal: 3.000 ÷ 6.000 mm — 118.11 ÷ 236.22 In
Eixo transversal: 1.200 ÷ 1.400 mm — 47.24 ÷ 55.12 In
Eixo vertical: 1.600 mm — 62.99 In

Fuso, avanços e opções de cone
Fuso: até 50 kW • 750 Nm • 22.000 rpm
Avanços: 0 ÷ 30.000 mm/1` (valores conforme indicado na página)
Opções de cone de fuso: HSK-63A • ISO40 • HSK-100A • ISO50

Cabeças disponíveis / opções multitarefa

• TMT — cabeça universal com motores de torque (exemplo de configuração).
• TVE — cabeça vertical com motor-fuso (exemplo de configuração).
• TET — cabeça universal com posicionamento contínuo e motor-fuso (exemplo de configuração).
• TWE — cabeça em garfo com motor-fuso (exemplo de configuração).
• TUBE — cabeça bi-rotativa com motor-fuso (exemplo de configuração).

Outras observações
A máquina é apresentada como uma solução flexível capaz de combinar operações de fresamento e torneamento e de ser integrada em células de produção automatizadas; personalização completa da área de trabalho e múltiplas opções de ferramentas/cabeças disponíveis sob pedido.

Especificações técnicas

• Tipo de máquina: centro de usinagem mesa fixa, coluna móvel com estrutura box-in-box.
• Base/mesa: estrutura monobloco.
• Coluna / carro / cabeça: box-in-box, nervurados e dimensionados para consistência térmica e de forças.
• Curso longitudinal: 3.000 ÷ 6.000 mm (118.11 ÷ 236.22 in).
• Curso transversal: 1.200 ÷ 1.400 mm (47.24 ÷ 55.12 in).
• Curso vertical: 1.600 mm (62.99 in).
• Transmissão longitudinal: duplo grupo motor-redutor refrigerado a água.
• Transmissões vertical e transversal: fusos de esferas de precisão.
• Fuso: até 50 kW, até 750 Nm, até 22.000 rpm (valores da página).
• Cones de fuso: HSK-63A, ISO40, HSK-100A, ISO50.
• Avanços: valores indicativos 0 ÷ 30.000 mm/1` como indicado na página.
• Capacidade multitarefa: configuração fresamento/torneamento; mesas rotativas, divisores, contraponto e soluções de fixação disponíveis.
• Automação: integração de automação frontal e completa possível; invólucro fechado para contenção de cavacos e fluido de corte.
• Fabricante (conforme indicado na página): Omv.
