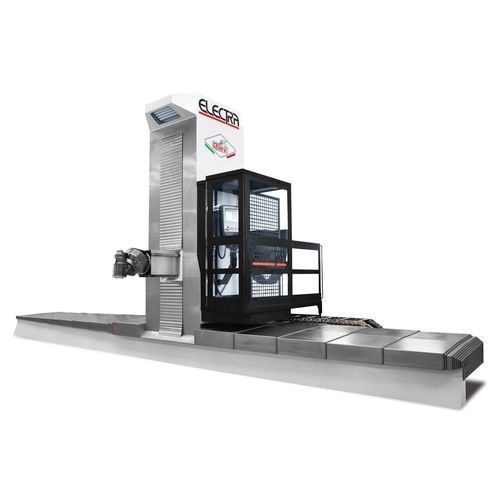

Centro de usinagem de 3 eixos ELECTRA

de 5 eixosde 6 eixosuniversal

Descrição
ELECTRA é um centro de usinagem com pilar móvel e estrutura box-in-box, concebido para versatilidade operacional e acessibilidade, com possibilidade de configurações multi-zona. Os eixos vertical e transversal estão equipados com fusos de esferas de recirculação de precisão. O movimento longitudinal é realizado por um duplo grupo motor-redutor arrefecido a água. Pilar, mesa deslizante e calha são dimensionados e nervurados; as estruturas simétricas garantem comportamento térmico estável e repetibilidade durante a usinagem. A mesa de apoio da peça é totalmente personalizável.

Características operacionais e configurações
Poderão ser instaladas mesas rotativas, unidades roto-basculantes, dispositivos e cubos de fixação; sob pedido a máquina pode ser configurada para várias zonas de trabalho. A plataforma fechada integrada no pilar é desacoplada (redução de vibrações), proporcionando boa visibilidade da área de trabalho e proteção contra cavacos e fluido de corte. Adequada para usinagem em 3 e 5 eixos onde se exigem repetibilidade, fiabilidade e desempenho estável ao longo do tempo, aplicável a sectores como aerospace, engenharia geral, automóvel, moldes e usinagens estruturais de alta precisão.

Aplicações

• Automotive
• Aviation
• General engineering
• Power generation
• Space

Cabeças e soluções multitarefa (exemplos)

• TMT – Cabeça universal com motores de torque: configuração exemplo até 750 Nm, até 47 kW; consultar ficha técnica para velocidades.
• TUBE – Cabeça birrotativa com motor-spindle: valores de exemplo variáveis (ex. 190 Nm, 47 kW, até 18.000 rpm em algumas configurações).
• TWE – Cabeça em forquilha com motor-spindle: exemplo (ex. 280 Nm, 63 kW, até 10.000 rpm).
• TET – Cabeça universal de posicionamento contínuo com motor-spindle (ex. 980 Nm, 60 kW, 5.000 rpm em algumas configurações).
• TPS/TPM – Cabeças angulares/extensão e extensões de spindle: soluções para usinagens específicas e alcance estendido; várias potências, torques e velocidades disponíveis conforme a cabeça escolhida.

Documentação
Brochura do produto disponível mediante pedido (sem link na descrição).

Características técnicas / especificações

• Tipo: centro de usinagem com pilar móvel, estrutura box-in-box.
• Eixos: eixos vertical e transversal com fusos de esferas de recirculação de precisão.
• Eixo longitudinal: duplo grupo motor-redutor arrefecido a água.
• Pilar/mesa deslizante/calha: dimensionados e nervurados; estruturas simétricas para comportamento térmico constante.
• Mesa de peça: totalmente personalizável; opções para mesas rotativas, unidades roto-basculantes, dispositivos e cubos de fixação.
• Plataforma: plataforma fechada integrada no pilar, desacoplada (redução de vibrações), proteção contra cavacos e fluido, boa visibilidade da área de trabalho.
• Configurações: multi-zona de trabalho e soluções multitarefa disponíveis (ampla escolha de cabeças e acessórios).
• Curso longitudinal: 4.000–16.000 mm (intervalo indicativo conforme configurações).
• Curso transversal: 1.400–1.600 mm (intervalo indicativo).
• Curso vertical: 2.100–2.600 mm (intervalo indicativo).
• Avanços: 0–30.000 mm/min (valor ilustrativo nas fichas técnicas).
• Spindle (exemplo de referência): até 50 kW • 750 Nm • 22.000 rpm (tipos e tamanhos variam conforme configuração).
• Tapers de spindle disponíveis: HSK-63A, ISO40, HSK-100A, ISO50 (consoante a cabeça e configuração).
• Adequada para usinagens 3 e 5 eixos onde são exigidas repetibilidade, fiabilidade e estabilidade de desempenho.
• Fabricante indicado: Omv.
