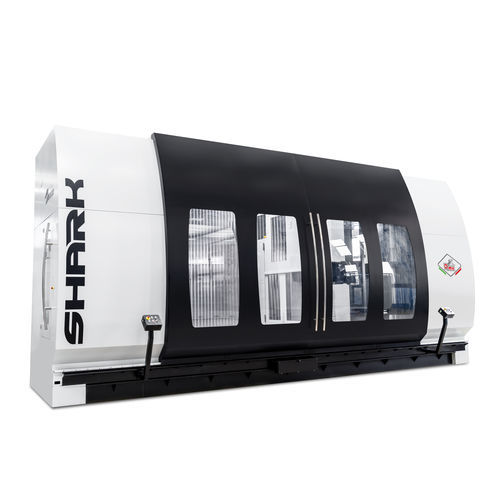

Centro de usinagem de 5 eixos SHARK

universalpara açopara alumínio

Descrição
SHARK ONE é um centro de usinagem com pilar móvel compacto e estrutura box-in-box. Versão de layout mais compacta da linha SHARK, equipada com pilar móvel e mesa fixa; a estrutura box-in-box garante rigidez e precisão geométrica mesmo em componentes complexos e para usinagens até 5 eixos. Os eixos vertical e transversal estão equipados com fusos de esferas de precisão. O movimento do eixo longitudinal é realizado com fusos de esferas de precisão ou com um conjunto duplo de motor-redutor refrigerado a água. O pilar, a guia e o grande viajor são generosamente dimensionados e nervurados; as estruturas são simétricas para garantir comportamento constante independentemente das variações térmicas e das solicitações de usinagem. A mesa de apoio da peça é totalmente personalizável.

Características operacionais e vantagens
Ideal para empresas que procuram fiabilidade e flexibilidade em espaços produtivos reduzidos. O SHARK ONE pode ser configurado com diferentes tipos de cabeçotes e equipamentos; é indicado para aplicações em mecânica geral, moldes e componentes industriais. A possibilidade de integrar mesas rotativas e configurar múltiplas zonas de trabalho torna o modelo adequado à gestão otimizada de lotes variáveis.

Aplicações

• Automóvel
• Engenharia geral

Documentação
Brochura disponível (ver secção de documentação na página do produto).

Fabricante
Omv

Características / especificações técnicas

• Tipo de máquina: centro de usinagem com pilar móvel compacto, estrutura box-in-box
• Layout: pilar móvel com mesa fixa
• Eixos vertical e transversal: fusos de esferas de precisão
• Eixo longitudinal: fusos de esferas de precisão ou conjunto duplo motor-redutor refrigerado a água
• Pilar/guia/grande viajor: elementos dimensionados e nervurados, estruturas simétricas para estabilidade térmica e mecânica
• Mesa de apoio da peça: totalmente personalizável
• Curso longitudinal: 2.500 ÷ 6.000 mm
• Curso transversal: 1.050 mm
• Curso vertical: 1.200 mm
• Avanços: 0 ÷ 40.000 mm/min (valor indicado na página)
• Fuso (exemplos de configuração): até 50 kW • 400 Nm • 22.000 rpm
• Intervalo de fuso / exemplos: potências e torques disponíveis até 63 kW, torques até 400 Nm e velocidades até 22.000 rpm (várias configurações de cabeçotes)
• Cones de fuso disponíveis: HSK-63A • ISO40 • HSK-100A • ISO50
• Cabeçotes multitarefa disponíveis: TMT (cabeçote universal torque), TUBE (cabeçote bi-rotativo com motor-fuso), TWE, TET (cabeçote universal de posicionamento contínuo com motor-fuso), TVE (cabeçote vertical com motor-fuso) — exemplos de configurações mostram valores como: torque até 400 Nm, potência exemplificativa até 30 kW, velocidades até 7.000 rpm; outras configurações mostram 190 Nm / 47 kW / 18.000 rpm; 280 Nm / 63 kW / 10.000 rpm; 280 Nm / 50 kW / 18.000 rpm (valores segundo a documentação dos cabeçotes)
• Configurabilidade: múltiplos cabeçotes, mesas rotativas, várias zonas de trabalho para optimização de lotes variáveis
