Centro de usinagem de 5 eixos MANTA
verticalpara açopara alumínio

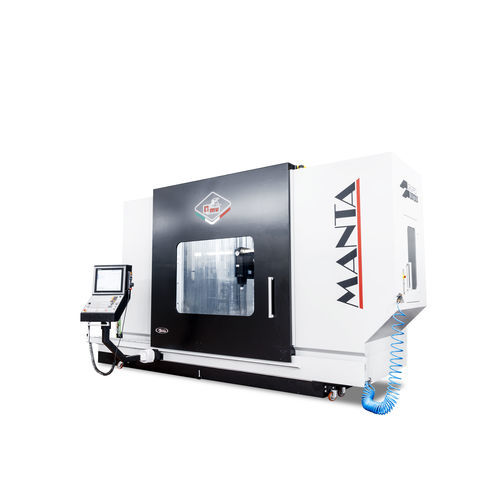

Centro de usinagem de 5 eixos - MANTA - Parpas - vertical / para aço / para alumínio
Centro de usinagem de 5 eixos - MANTA - Parpas - vertical / para aço / para alumínio
Centro de usinagem de 5 eixos - MANTA - Parpas - vertical / para aço / para alumínio - imagem - 2
Centro de usinagem de 5 eixos - MANTA - Parpas - vertical / para aço / para alumínio - imagem - 3
Centro de usinagem de 5 eixos - MANTA - Parpas - vertical / para aço / para alumínio - imagem - 4
Centro de usinagem de 5 eixos - MANTA - Parpas - vertical / para aço / para alumínio - imagem - 5
Centro de usinagem de 5 eixos - MANTA - Parpas - vertical / para aço / para alumínio - imagem - 6
Centro de usinagem de 5 eixos - MANTA - Parpas - vertical / para aço / para alumínio - imagem - 7
Guardar nos favoritos
Comparar

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Material usinado
para aço, para alumínio, para liga de alumínio, para liga de titânio, para liga leve, para aço inoxidável, para ferro fundido, para compósitos
Estrutura
com mesa fixa, de coluna móvel, com mesa rotativa
Cone
HSK-63-A, ISO 5, ISO 40, HSK-100-A
Função adicional
de fresagem
Aplicações
para trabalhos pesados, para a indústria automóvel, para a indústria aeroespacial, para moldes, para usinagem pesada, para a indústria dos moldes
Outras características
de alto desempenho, compacto, de alta produtividade, de alta precisão, de alta velocidade, de alta rigidez
Curso X

MÁX: 3.000 mm
(118,11 in)

MÍN: 2.200 mm
(86,61 in)

Curso Y

900 mm
(35,43 in)

Curso Z

1.000 mm
(39,37 in)

Velocidade de rotação

MÁX: 22.000 rpm
(138.230 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Potência

MÁX: 47 kW
(63,9 hp)

MÍN: 0 kW
(0 hp)

Velocidade de avanço no eixo X

MÁX: 40.000 mm/min
(26,25 in/s)

MÍN: 0 mm/min
(0 in/s)

Velocidade de avanço no eixo Y

MÁX: 40.000 mm/min
(26,25 in/s)

MÍN: 0 mm/min
(0 in/s)

Velocidade de avanço no eixo Z

MÁX: 40.000 mm/min
(26,25 in/s)

MÍN: 0 mm/min
(0 in/s)

Descrição

Visão geral do produto
MANTA é um centro de usinagem com mesa fixa e coluna móvel, concebido para usinagens precisas e configuráveis com ocupação de área reduzida. A estrutura box-in-box rígida e os accionamentos por fusos de esferas de precisão asseguram comportamento consistente perante variações térmicas e forças de corte. A área de trabalho é personalizável e a integração com uma mesa rotativa permite usinagem em 5 eixos. Uma ampla gama de acessórios e sistemas de fixação facilita a integração nos ciclos produtivos.

Características principais
  • Conceito rígido mesa fixa / coluna móvel
  • Eixos vertical, transversal e longitudinal com fusos de esferas de precisão
  • Coluna, carro e slittone sobredimensionados e nervurados para estabilidade estrutural
  • Área de trabalho personalizável
  • Opção de integração com mesa rotativa para capacidade 5 eixos
  • Ampla gama de acessórios e soluções de fixação


Destaques do layout
  • Cama e mesa em estrutura monobloco
  • Coluna / carro / slittone: construção box-in-box
  • Projeto que permite instalação sem fundações
  • Ocupação mínima de área ao solo
  • Acesso ergonómico ao espaço de trabalho


Aplicações
  • Engenharia geral
  • Componentes automotivos
  • Produção de peças metálicas leves
  • Moldes, matrizes e dispositivos


Notas funcionais adicionais
  • Projetada para facilidade de uso e manutenção
  • Adequada para operações de usinagem de alta precisão
  • Disponível em configurações multitarefa e com múltiplas cabeças (incluindo cabeça vertical com motor-spindle)


Especificações técnicas
  • Curso longitudinal (X): 2.200 • 2.600 • 3.000 mm
  • Curso transversal (Y): 900 mm
  • Curso vertical (Z): 1.000 mm
  • Avanços: 0 ÷ 40.000 mm/min (conforme fonte)
  • Spindle: até 47 kW • 190 Nm • até 22.000 rpm
  • Opções de cone de spindle: HSK-63A • ISO40 • HSK-100A • ISO50
  • Acionamentos dos eixos: fusos de esferas de precisão em X, Y e Z
  • Características estruturais: cama/tabela monobloco; coluna/carros/slittone box-in-box; estruturas nervuradas e simétricas para estabilidade térmica e mecânica
  • Capacidades funcionais: área de trabalho configurável; opção de mesa rotativa para usinagem em 5 eixos
