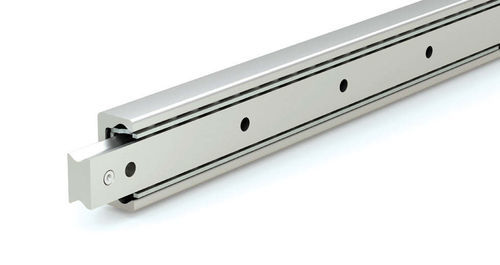

Corrediça linear para gaveta SDP series

para cargas pesadasresistente à corrosão

Visão geral
As corrediças de gaveta de extensão parcial de alta resistência (série SDP) são conjuntos telescópicos de trilhos em aço com deslizador interno, gaiola de esferas de precisão e trilhos externos endurecidos. O projeto de extensão parcial permite que a plataforma de carga se estenda apenas parte do comprimento do trilho, mantendo suporte dentro da estrutura para compacidade e estabilidade. A série SDP da PBC Linear funciona como corrediça de extensão parcial autônoma e como elemento modular para configurações de montagem traseira, frontal e lado a lado.

Principais vantagens

• Movimento de extensão parcial para deslocamento guiado quando a extensão total não é necessária
• Pegada compacta que simplifica a integração em estruturas e gabinetes
• Construção em aço endurecido com acabamento resistente à corrosão
• Guiamento por esferas de precisão para desempenho suave e repetível sob carga

Aplicações

• Bandejas de máquinas, compartimentos de ferramentas e gavetas de equipamentos
• Painéis de serviço e portas de acesso a máquinas
• Sistemas de automação, armazenamento industrial e prateleiras
• Equipamentos móveis leves e gabinetes em rack que exigem curso limitado

Exemplos de produtos (representativos)

• Corrediça de gaveta em aço SDP43S-1970 — Extensão parcial — Tamanho: 43 mm — Curso: 1013 mm
• Corrediça de gaveta em aço SDP43S-1890 — Extensão parcial — Tamanho: 43 mm — Curso: 963 mm
• Corrediça de gaveta em aço SDP43S-1810 — Extensão parcial — Tamanho: 43 mm — Curso: 928 mm
• Corrediça de gaveta em aço SDP43S-1730 — Extensão parcial — Tamanho: 43 mm — Curso: 878 mm

Características / especificações técnicas

• Design: corrediça telescópica em aço de extensão parcial com deslizador interno e gaiola de esferas de precisão
• Curso máximo: Até 1013 mm
• Comprimentos de trilho disponíveis: 130 mm a 1970 mm
• Perfil típico: largura do trilho 43 mm (exemplo série SDP)
• Capacidade de carga: Suporta até 24.230 N
• Construção: trilhos em aço endurecido
• Acabamento: acabamento resistente à corrosão
• Guiamento: guiamento por esferas de precisão para movimento suave e repetível
• Casos de uso: bandejas de máquinas, painéis de serviço, compartimentos de equipamentos, sistemas de automação, armazenamento industrial, portas de acesso, equipamentos móveis
