Corrediça linear para extração total SDC series

de esferaspara gavetapara cargas pesadas

Visão geral

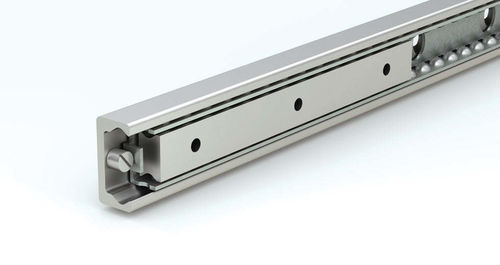

Guias lineares de esferas com trilhos guia em C projetadas para movimento linear contido e guiado. A Série SDC utiliza uma gaiola de esferas de precisão separada e trilho em aço endurecido. O carro interno suporta a carga dentro do trilho externo fixo em C enquanto a gaiola de esferas retém as esferas de aço entre as superfícies do carro e do trilho, proporcionando contato rolante de baixa fricção e distribuição uniforme de carga.

Como funciona
O carro interno é empurrado ou puxado dentro do trilho fixo em C. A gaiola de esferas flutua entre o carro e o trilho e normalmente percorre cerca de metade da distância da trajetória do carro. Paradas mecânicas integradas limitam o curso dentro do comprimento do trilho, protegendo os componentes internos e mantendo o movimento dentro do envelope do trilho.

Vantagens e aplicações

• Movimento contido dentro do envelope em C para operação protegida e resistência a detritos
• Contato rolante de baixa fricção e caminho de carga distribuído para longa durabilidade sob cargas elevadas
• Suporte para múltiplos carros internos em um único trilho para sistemas modulares de alta capacidade
• Aplicações típicas: plataformas industriais pesadas, painéis de acesso grandes, sistemas de posicionamento robótico, sistemas de acesso a máquinas e outras instalações robustas que exigem movimento linear contido

Características

• Geometria fechada em C: o deslizante interno permanece dentro do envelope do trilho
• Gaiola de esferas separada: esferas de aço retidas entre o carro e o trilho
• Capacidade multi-carro para configurações modulares e multi-carro
• Opções de curso em direção única e dupla
• Paradas mecânicas integradas para limitar e proteger o curso
• Projeto fechado ajuda a proteger os componentes internos de detritos enquanto mantém o movimento guiado

Especificações técnicas

• Série: SDC Series
• Curso máximo: até 1,310 mm
• Comprimentos de trilho disponíveis: de 130 mm a 1,970 mm
• Capacidade de carga: até 65,272 N
• Trajetória típica do carro interno em relação ao curso do carro: a gaiola de esferas normalmente percorre cerca de metade da trajetória do carro
• Disponível em configurações de curso de direção única e dupla
• Exemplos de formatos de produto (ilustrativos): variantes SDC43 (dimensões internas de exemplo mostradas): ex. SDC43N-1330-610 — largura do trilho 43 mm, comprimento do trilho 1330 mm, carro interno 610 mm
